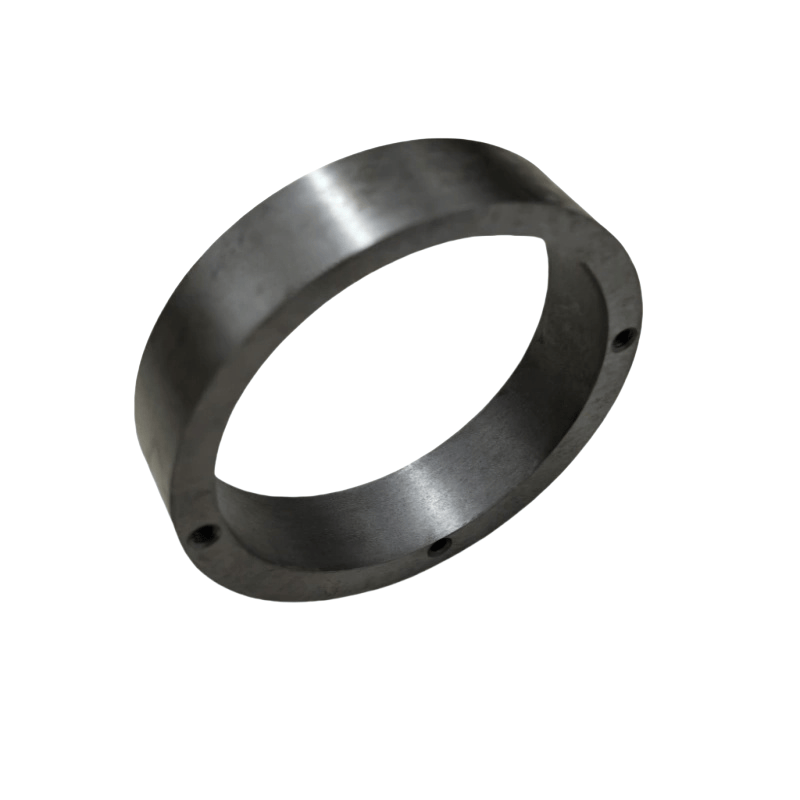

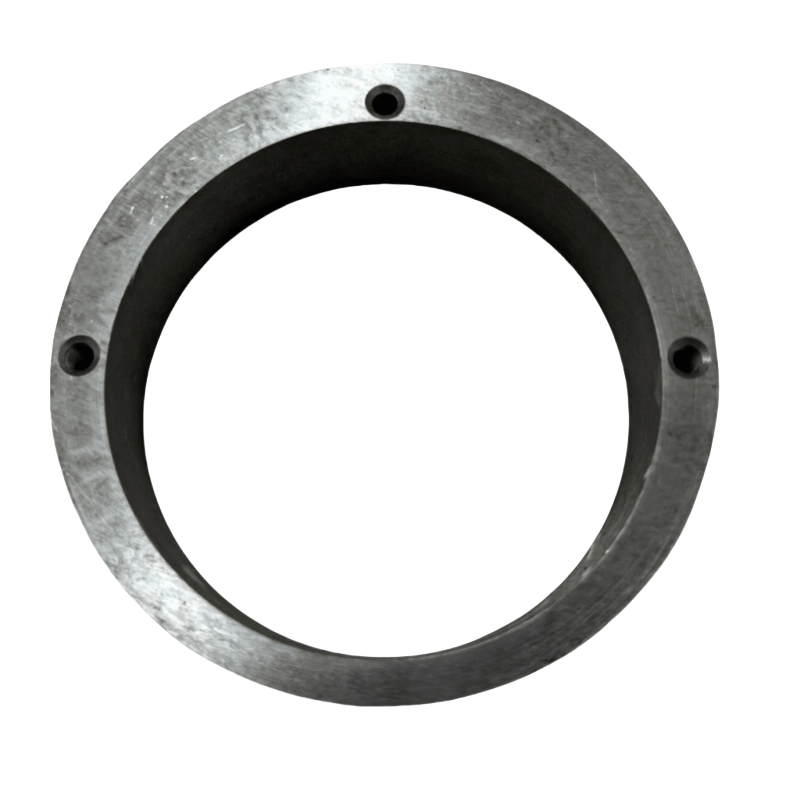

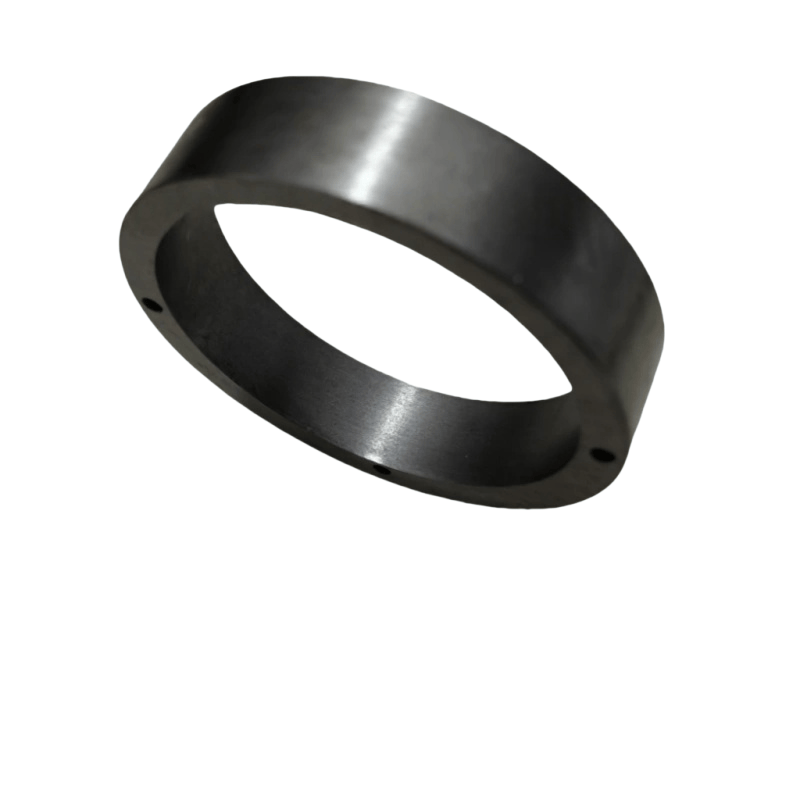

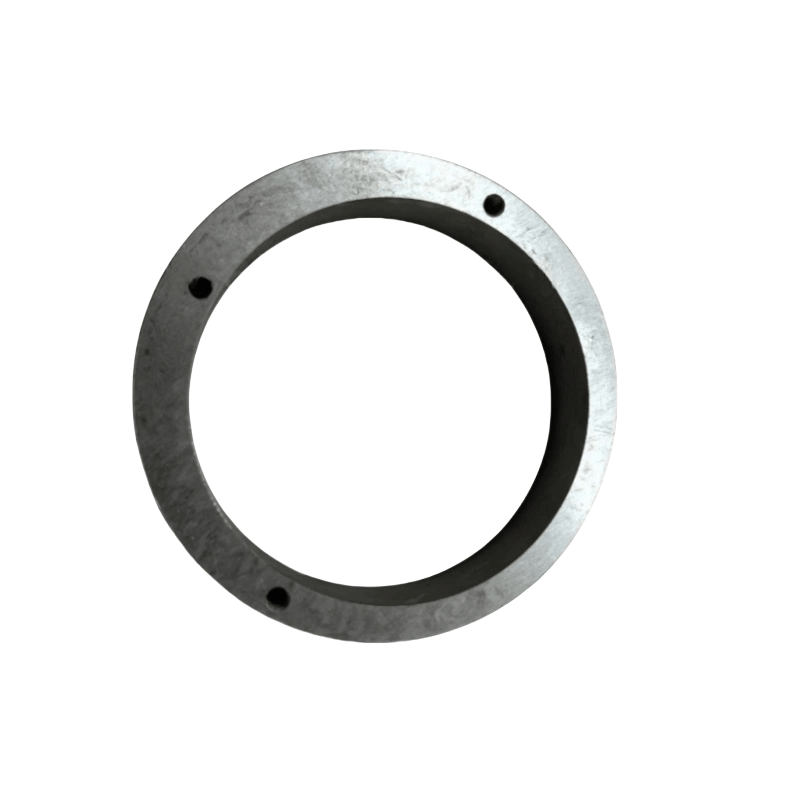

Fonctions principales du cycle excentrique d'Atlas Copco
Pièces d'étanchéité spéciales: dans les surfaces des articulations non circulaires du compresseur d'air (telles que les points de connexion non circulaires entre le corps du cylindre et le couvercle d'extrémité, et les points de connexion des cavités irrégulières), les anneaux de forme spéciale comblent les lacunes et atteignent la scellage en s'appariant précisément avec les surfaces de contact, en empêchant les fuites de gaz ou d'huile.
Position et limite précise: Dans les positions d'installation spéciales de composants tels que les rotors, les roulements et les pistons, les anneaux de forme spéciale peuvent limiter le déplacement axial ou radial des composants, garantissant leur mouvement dans la plage conçue et évitant l'interférence avec d'autres parties.
Tamponner et absorption de choc: certains anneaux de forme spéciale des matériaux élastiques (tels que le caoutchouc ou les matériaux composites) peuvent absorber les vibrations et les chocs pendant le fonctionnement des composants, la réduction du bruit et l'usure et la protection des pièces d'accouplement de précision.
Guidant et soutien: Dans les trajectoires non standard des composants de mouvement alternatifs tels que les pistons et les curseurs, les anneaux de forme spéciale peuvent fournir des fonctions de guidage stables, garantissant la précision et la douceur du mouvement.
Types courants et scénarios d'application
Anneaux de forme spéciale scellant
Structure: La section transversale est principalement des formes trapézoïdales, en forme de coin ou irrégulières avec des lèvres, et les matériaux sont généralement du caoutchouc résistant à l'huile, du polytétrafluoroéthylène (PTFE) ou des matériaux composites enduits de métal.
Application: Raintes d'étanchéité de forme spéciale sur le couvercle d'extrémité du compresseur d'air à vis, surfaces de joints non circulaires entre le couvercle du cylindre et le corps du cylindre du compresseur d'air de type piston, les interfaces spéciales du séparateur d'huile, etc.
Caractéristiques: La forme est complètement adaptée à la rainure d'étanchéité, en réalisant la scellage par déformation de compression, adaptée aux surfaces d'étanchéité non standard.
Positionnement des anneaux de forme spéciale
Structure: principalement en métal (comme l'acier au carbone, l'acier inoxydable), la coupe transversale peut être en forme de L, en forme de T ou étagée, avec des tolérances dimensionnelles précises.
Application: positionnement axial du rotor à double vis, réglage de l'espace du siège de roulement et boîtier, séparation des composants dans le carter, etc.
Caractéristiques: Bonne rigidité, précision dimensionnelle élevée (tolérance généralement ≤ ± 0,02 mm), assurant la précision de la position relative des composants.
Anneaux de forme tampon de forme spéciale
Structure: Fabriquée en matériaux élastiques (comme le caoutchouc de nitrile, le polyuréthane), la section transversale peut être creuse ou avoir des rainures, avec une certaine capacité de compression.
Application: Tamponner les zones entre les plaques de soupape et les sièges de soupape, entre le piston et la couverture du cylindre, points de connexion des composants sujets aux vibrations.
Caractéristiques: Peut absorber l'énergie d'impact, réduire le contact dur entre les pièces métalliques et réduire le bruit et l'usure.
Guider les anneaux de forme spéciale
Structure: Fabriquée en matériaux résistants à l'usure (comme l'alliage de cuivre, la fonte infiltrée par le graphite), le trou intérieur ou le cercle extérieur est de formes non standard (comme l'elliptique, en forme d'anneau avec des emplacements clés).
Application: guidage de mouvement alternatif de pistons de forme spéciale, parties de support des arbres excentriques, etc.
Caractéristiques: Coefficient de frottement faible, bonne résistance à l'usure, assurant la douceur des trajectoires de mouvement non standard.
Paramètres et matériaux clés
Paramètres centraux:
Dimensions de forme: doit être complètement adaptée à la cavité ou à la rainure de la position d'installation, y compris les dimensions de la section transversale de forme spéciale (telle que la longueur, la largeur, l'angle, etc.).
Précision de la tolérance: en particulier la tolérance dimensionnelle et la tolérance de position de la forme des surfaces d'accouplement (telles que le parallélisme, la perpendicularité), qui affectent directement l'effet d'étanchéité ou de positionnement.
Performances de travail: Sélectionnez le matériau approprié en fonction des exigences des conditions de travail (par exemple, -20 ℃ ~ 150 ℃ Common, résistance à la pression 0,7 ~ 2MPa, résistance à l'usure, etc.).
Matériaux communs:
Matériaux métalliques: acier au carbone (pour le positionnement), acier inoxydable (pour la résistance à la corrosion), alliage de cuivre (pour guider l'usure), adapté aux scénarios à haute résistance et à haute précision.
Matériaux non métalliques: caoutchouc résistant à l'huile (pour le scellage, tamponner), polytétrafluoroéthylène (pour le scellement à faible friction), matériaux composites (tels que le composite métallique + en caoutchouc, combinant la rigidité et l'élasticité).
Points d'installation
Précautions d'installation:
La position d'installation de l'anneau de forme spéciale est unique, et elle doit être positionnée strictement en fonction du dessin d'assemblage pour éviter les erreurs d'installation ou le désalignement (certains anneaux de forme spéciale ont une directionnalité).
Avant l'installation, nettoyez les bavures et les impuretés sur les surfaces d'accouplement. Pour les anneaux élastiques de forme spéciale, évitez d'utiliser des outils nets pour saisir et provoquer des rayures ou des larmes. Pour les anneaux de forme spéciale métalliques, l'attention doit être accordée à l'autorisation entre elles. S'ils sont trop serrés, cela peut entraîner des difficultés d'assemblage ou un brouillage des composants; S'ils sont trop lâches, cela affectera la précision du positionnement.
