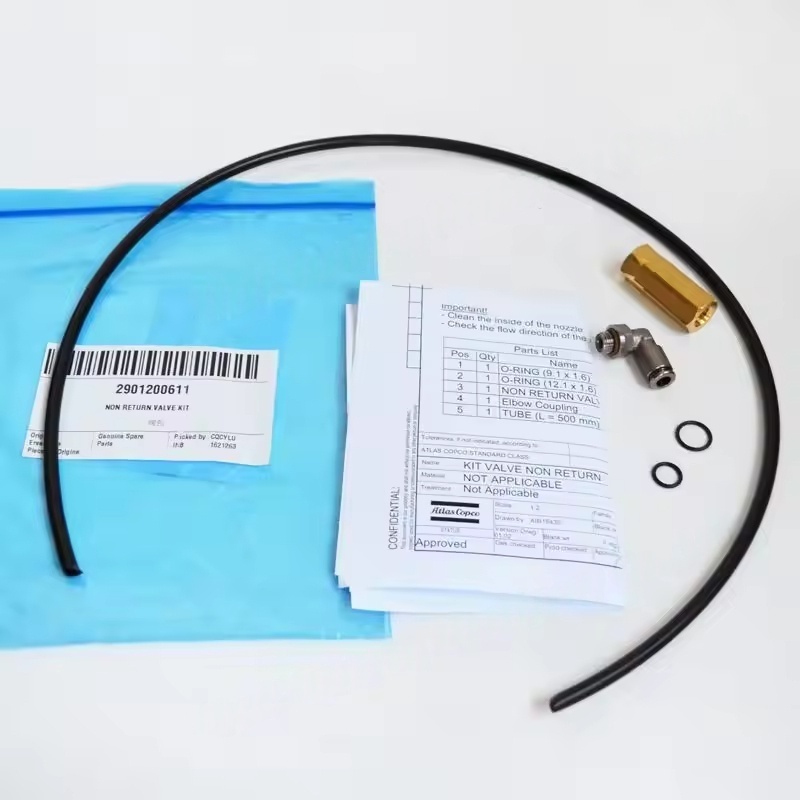

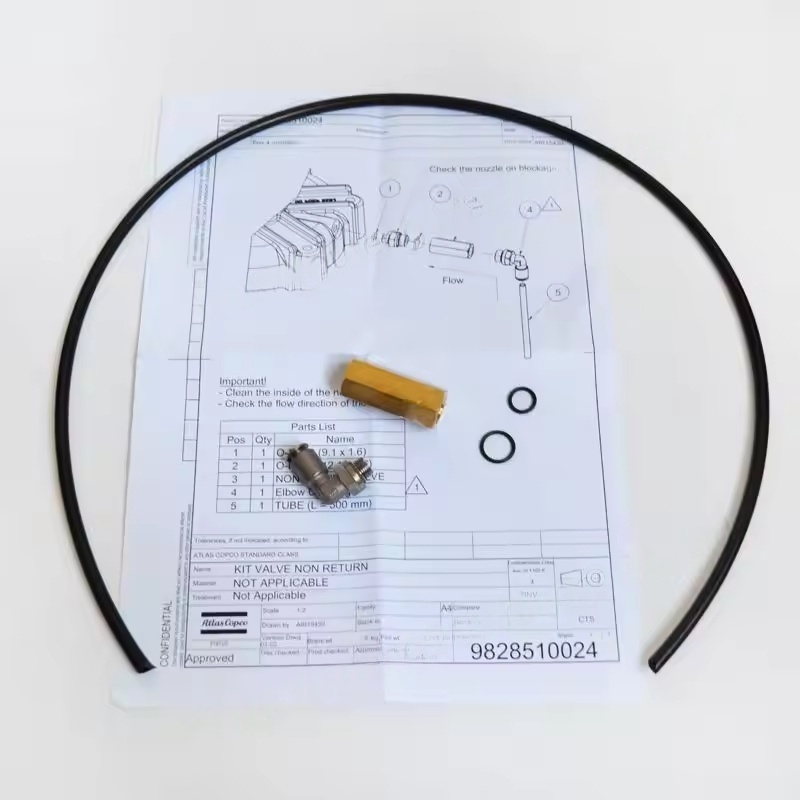

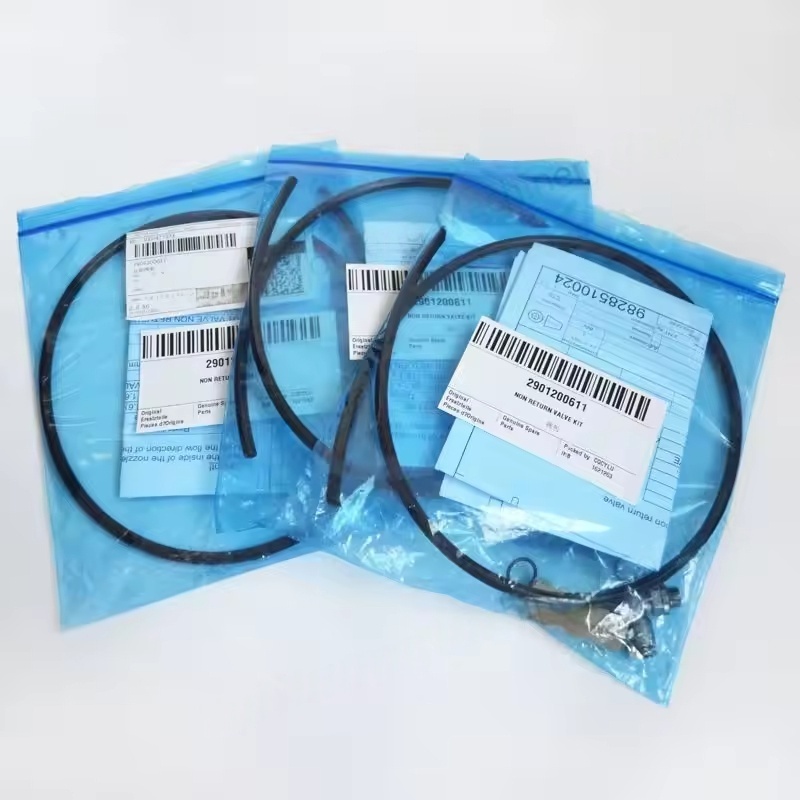

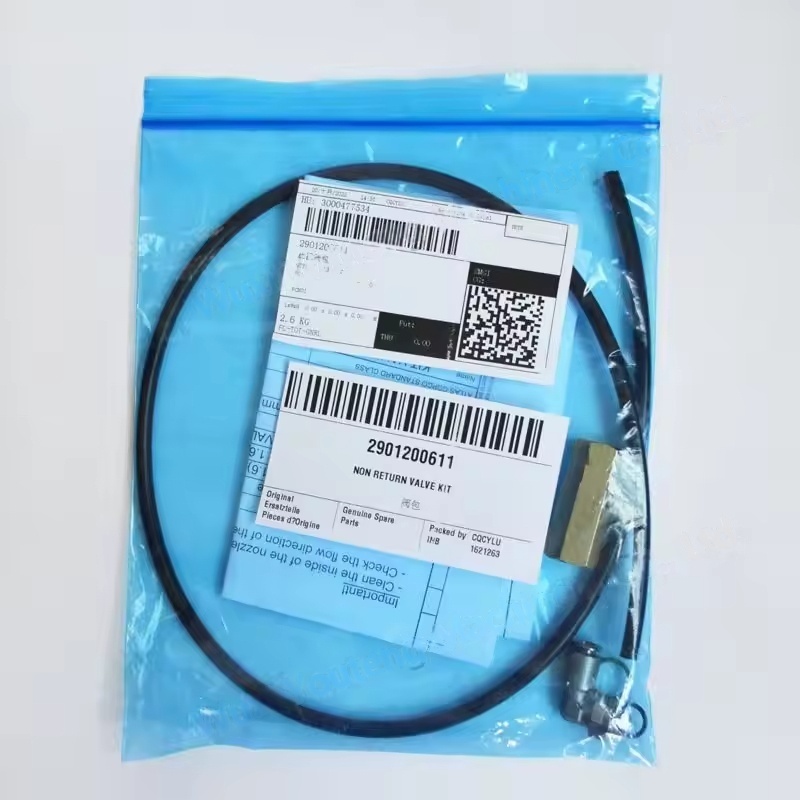

2901200611 Kit de soupape non retour de l'Atlas Copco pour compresseur à vis injecté à l'huile

2025-08-18

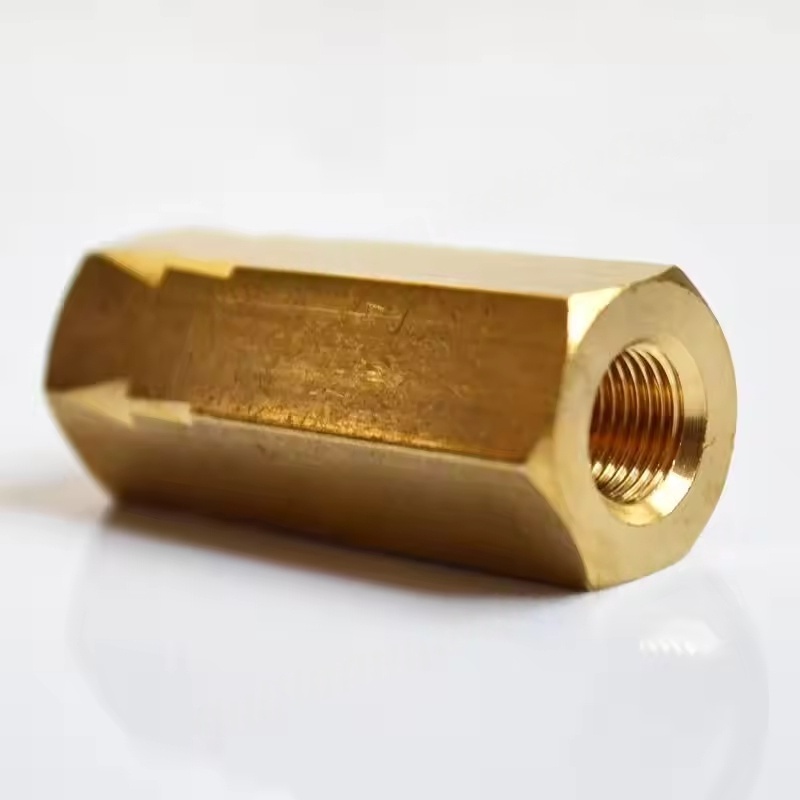

1. Le corps de soupape de l'assemblage de soupape non retour du compresseur d'air

Fonction: En tant que coquille extérieure de l'ensemble entier, il peut accueillir les composants du noyau interne et relie les pipelines.

Matériel: Sélectionné en fonction de la pression de travail et des caractéristiques moyennes, les matériaux communs comprennent la fonte (adaptée aux conditions à basse pression), l'acier coulé (pression moyenne-élevée) et l'acier inoxydable (pour des environnements corrosifs tels que les industries alimentaires et pharmaceutiques).

Structure: Habituellement, en type droit ou à l'angle droit, il a des canaux fluides à l'intérieur pour assurer un passage de flux d'air lisse.

2. Le noyau de soupape (disque de soupape) de l'assemblage de soupape non retour du compresseur d'air

Fonction: contrôle la direction du flux d'air, ne permettant qu'un débit unidirectionnel (de la sortie du compresseur d'air vers le réservoir de stockage ou les pipelines en aval) et empêcher le débit inversé.

Types courants:

Core de soupape de type de levage: se déplace de haut en bas le long de l'axe du corps de la valve, a de bonnes performances d'étanchéité, adaptées aux pipelines de petit diamètre.

Core de soupape de type swing: s'ouvre en tournant autour de l'axe de la charnière, a une faible résistance, adaptée aux scénarios à haut débit et de grand diamètre.

Core de soupape de type balle: scellons à travers la force de poids ou le ressort de la balle, a une structure simple et une réponse rapide.

MATÉRIEL: Maisant principalement de métaux résistants à l'usure (comme le laiton, le fer ductile), certains scénarios de haute précision utilisent des plastiques d'ingénierie (comme le polytétrafluoroéthylène) pour améliorer les performances de l'étanchéité.

3. Composants d'étanchéité de l'assemblage de soupape non retourné du compresseur d'air

Fonction: Assure l'étanchéité à l'air lorsque le noyau de la soupape est en contact avec le siège de soupape, empêchant les fuites.

Matériaux communs:

Caoutchouc nitrile butadiène (NBR): bonne résistance à l'huile, adapté aux systèmes de compresseur d'air ordinaires.

Fluororubber (FKM): résistant aux températures élevées et à la corrosion chimique, adaptées aux environnements moyens à haute température ou spéciaux.

Surface d'étanchéité des métaux: atteint le scellement à travers les surfaces de contact métalliques usinées de précision, adaptées aux conditions à haute pression et à haute température.

4. Springs de l'ensemble de soupape non retour du compresseur d'air

Fonction: Fournissez une force de rebond pour que le noyau de la soupape adhère étroitement au siège de la valve lorsqu'il n'y a pas de flux d'air vers l'avant, atteignant la scellage.

Caractéristiques: L'élasticité du ressort doit correspondre à la pression de travail du système - trop d'élasticité augmentera la résistance au débit d'air, trop peu peut entraîner une mauvaise étanchéité.

Matériel: Habituellement en acier inoxydable pour éviter la rouille et la défaillance dans des environnements humides ou huileux.

5. Silve de soupape de l'ensemble de soupape non retour du compresseur d'air

Fonction: forme une paire d'étanchéité avec le noyau de la soupape, étant la surface de contact clé pour empêcher le flux d'air inversé.

Caractéristiques: La surface doit être usinée avec précision (comme le polissage) pour assurer l'ajustement avec le noyau de soupape, certains sièges de soupape peuvent être remplacés pour une entretien facile.

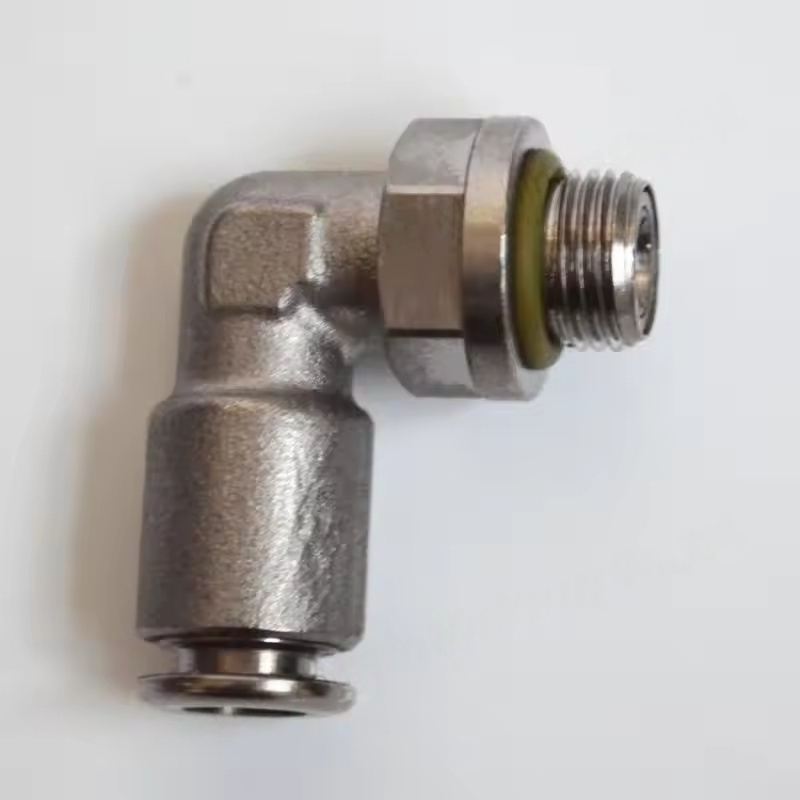

6. Interfaces de connexion de l'assemblage de soupape non retourné du compresseur d'air

Fonction: relie le port d'échappement du compresseur d'air avec les pipelines en aval (tels que les réservoirs de stockage, les sécheurs, etc.).

Formes courantes:

Interfaces filetées (filetage interne / filetage externe): tels que le fil G, le fil NPT, adapté aux petits diamètres (≤dn50).

Interfaces de bride: Convient pour les pipelines de grand diamètre, offrant une connexion ferme et un scellage fort.

Interfaces de soudage: Convient aux scénarios à haute pression et à vibration haute, nécessitant une installation de soudage professionnelle.

Fonctions principales de l'assemblage de soupape non retour du compresseur d'air

Empêchez le reflux: empêche l'air comprimé dans le réservoir de stockage de revenir à l'unité principale du compresseur d'air lors de son arrêt, en évitant la rotation inverse de l'unité principale ou l'huile de lubrification poussée dans le cylindre.

Protégez le système: empêche l'eau de condensat ou les impuretés de l'équipement en aval (comme les séchoirs, les filtres) de retourner dans le compresseur d'air, ce qui réduit le risque de défaillance.

Maintenir la pression du système: assure la stabilité de la pression dans le réservoir de stockage après l'arrêt, en évitant le démarrage fréquent du compresseur d'air.
