Composants principaux et principe de travail

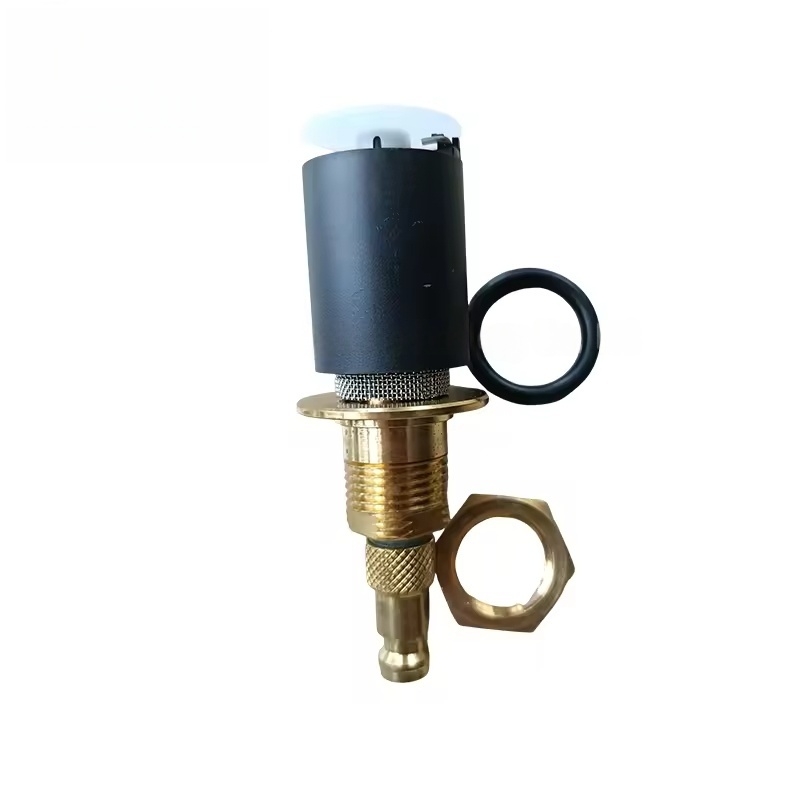

Composants du cœur: incluez généralement le corps de la valve, le noyau de la valve (ou le diaphragme), la valve électromagnétique (type électrique), la boule de flotteur (type mécanique), la sortie de drainage, l'écran de filtre et les pièces d'étanchéité, etc.
Principe de travail:
Type mécanique (type de balle de flotteur): Lorsque l'eau du condensat accumulé atteint un certain niveau de liquide, le flotteur monte et entraîne l'ouverture du noyau de la soupape, permettant à l'eau de s'écouler. Après que l'eau s'écoule, le flotteur tombe et ferme la valve, atteignant le drainage automatique.
Type électrique (valve électromagnétique): Le système est déclenché par le système de commande pour activer la valve électromagnétique à intervalles réguliers, ouvrant la sortie de drainage pour drainer l'eau et fermant la valve après le temps de réglage, réalisant le drainage automatique par la commande du temps.
Type combiné: certains modèles combinent les principes mécaniques et électriques pour améliorer la fiabilité du drainage.
Fonctions clés et emplacements d'application
Drainage automatique: Pas besoin de fonctionnement manuel, déchargeant rapidement l'eau du condensat (contenant de l'huile, de l'eau et des impuretés mixtes) de l'air comprimé, garantissant la qualité de l'air comprimé.
Conception anti-fuite: Pendant le drainage, seul le liquide est déchargé, minimisant la perte d'air comprimé et réduisant la consommation d'énergie.
Emplacements des applications:
Bas du réservoir de stockage du compresseur d'air
Sortie du séparateur de pétrole primaire / secondaire
Sortie de drainage du séchoir de type réfrigéré ou d'adsorption
Bas du filtre (comme le filtre de précision, filtre en carbone activé)
Caractéristiques techniques
Fiabilité élevée: tolère la pression (généralement 0 ~ 16 bar) et la température (température environnementale ~ 60 ℃) du système d'air comprimé, s'adaptant aux conditions de travail humides et huileuses.
Exigences à faible entretien: l'écran de filtre intégré empêche les impuretés de bloquer le noyau de la vanne, et certains modèles ont des fonctions d'auto-nettoyage.
Compatibilité polyvalente: Disponible dans différentes tailles d'interface (telles que 1/4 "et 3/8" threads) et des méthodes d'installation (verticales, horizontales), adaptées à divers modèles (tels que GA, GX, Gx, G, etc.).
Conception environnementale: réduit l'intensité de main-d'œuvre du drainage manuel et évite la pollution de l'environnement causée par le rejet aléatoire de l'eau du condensat.
Fauts communs et entretien de remplacement
Manifestations de défaut:
Mauvais drainage ou blocage complet (l'eau du condensat ne peut pas être déchargée, le niveau liquide augmente).
Fuite due à une mauvaise fermeture de la valve (baisse de la pression du système, augmentation de la consommation d'énergie).
La valve électromagnétique n'agit pas (type électrique) ou la balle flottante est coincée (type mécanique).
Causes courantes:
Impuretés bloquant le noyau de la soupape ou le filtre (comme les taches d'huile, les débris métalliques).
Les pièces d'étanchéité vieillissent ou l'usure (provoquant des fuites).
Bobine de soupape électromagnétique brûlée ou panne de ligne (type électrique).
Breakage à balle flottante ou coincé (type mécanique).
