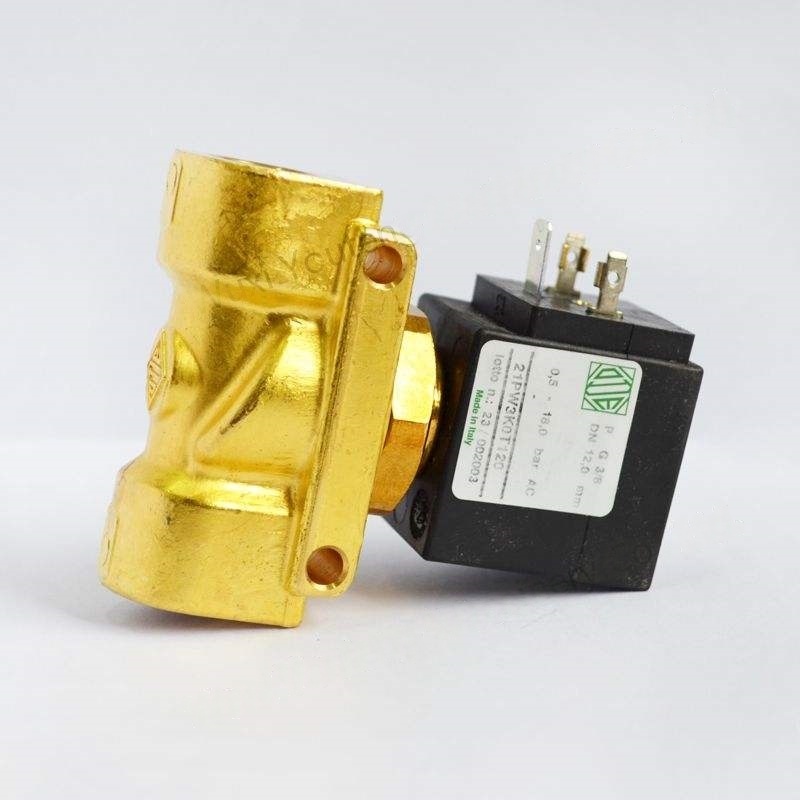

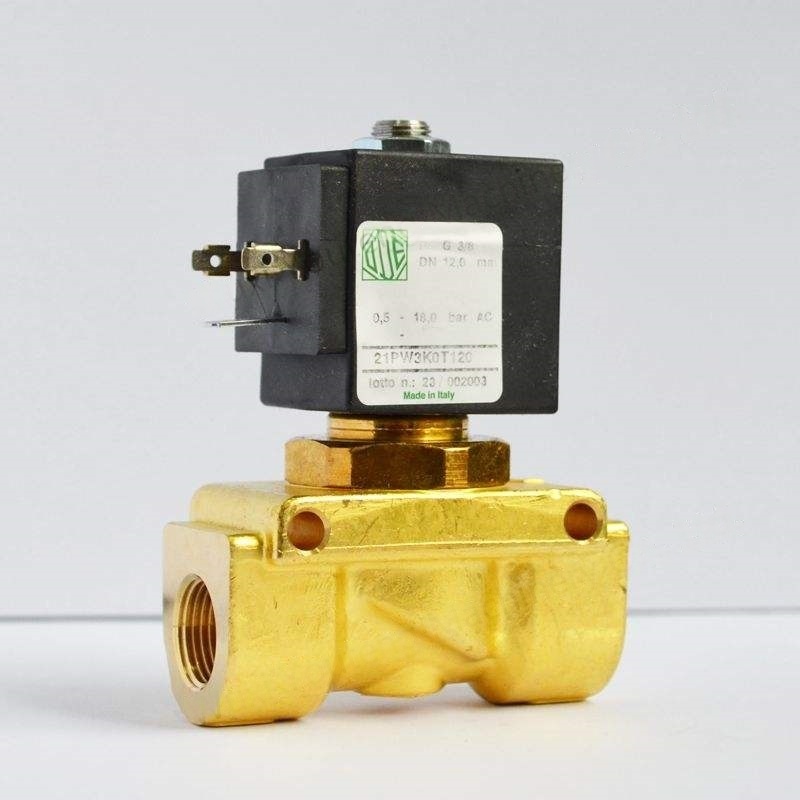

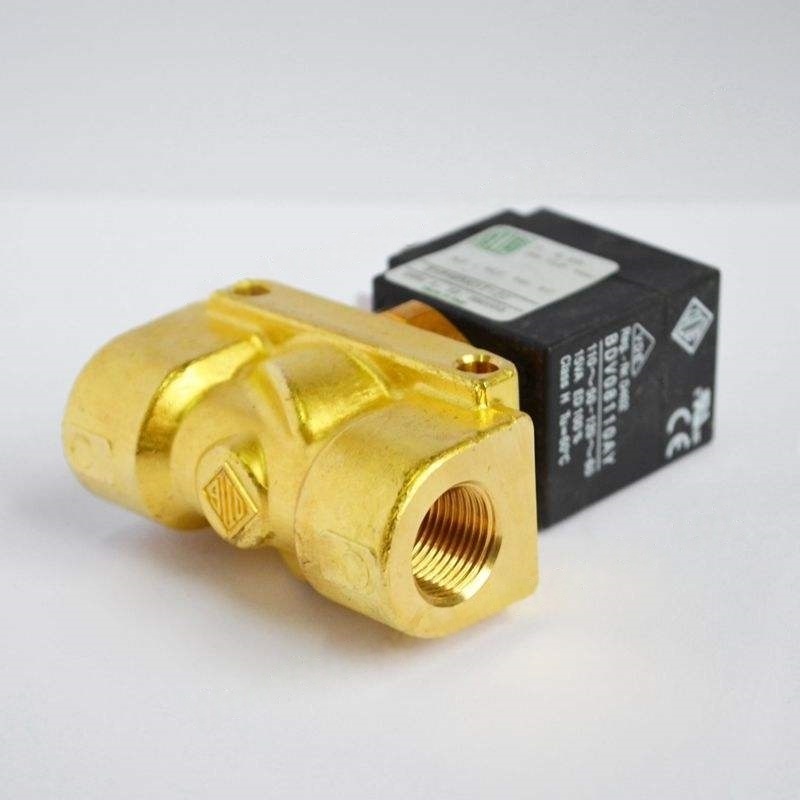

ATLAS COPCO ONVERTER SOLONODOWS GA37VSD Metal Modèle 1089058009 pour les compresseurs industriels

Fonctions et objectifs principaux

Régulation de la pression dynamique

Le compresseur d'air de fréquence variable ajuste la vitesse du moteur en temps réel en fonction de la demande à l'extrémité du gaz, tandis que le solénoïde de fréquence variable répond de manière synchrone aux signaux du système de contrôle. En régulant le volume d'admission (comme le contrôle du degré d'ouverture de la soupape d'admission) et le volume d'huile de retour, la pression du système est toujours maintenue dans la plage de réglage, évitant les fluctuations de pression causées par les variations de charge.

Commutation de chargement / déchargement

Lorsque la demande de gaz change, le solénoïde reçoit des instructions du contrôleur de fréquence variable et change rapidement l'état de la vanne:

Lors du chargement, le canal d'admission est ouvert pour permettre à l'air d'entrer dans la chambre de compression;

Lors du déchargement, le canal d'admission ou de ventilation est fermé, réduisant la consommation d'énergie inutile.

Contrôle auxiliaire pour la séparation des gaz pétroliers

Dans les compresseurs d'air de fréquence variable de type vis, certaines clandes sur les solénoïdes sont utilisées pour contrôler le débit d'huile de retour du séparateur de gaz d'huile pour s'assurer que la circulation de l'huile de lubrification correspond au processus de compression, améliorant l'efficacité de la séparation des gaz d'huile.

Lien de sécurité

Loués à des capteurs de pression, à des capteurs de température, etc., lorsque des conditions anormales telles que la surpression ou la compression se produisent dans le système, la clanse d'électricité peut rapidement réagir en coupant l'apport ou en ouvrant la soupape de décharge pour protéger la sécurité de l'équipement.

Structure et caractéristiques

Réponse rapide: En utilisant un entraînement électromagnétique à haute fréquence, le temps de commutation de la valve est court (généralement dans la gamme milliseconde), capable de répondre aux exigences de régulation rapide du système de fréquence variable.

Résistant aux milieux: le matériau du corps de la valve est principalement en cuivre ou en acier inoxydable, et les composants d'étanchéité utilisent un caoutchouc résistant à l'huile et à haute température (comme le caoutchouc nitrile, le fluororubber), capable de s'adapter à l'environnement de travail du mélange à gaz d'huile dans le compresseur d'air.

Adaptabilité: Les spécifications de tension sont principalement DC24V (compatibles avec le contrôleur de fréquence variable), la taille de l'interface est conçue en fonction du modèle du compresseur d'air pour assurer une connexion scellée avec le système de pipeline.

Faible conception de consommation d'énergie: certains adoptent des bobines d'économie d'énergie pour réduire la consommation d'énergie pendant la puissance à long terme, conformément au concept d'économie d'énergie du système de fréquence variable.

Fauts et entretien communs

Coincé ou défectueux

Raisons: l'huile et les impuretés dans l'air comprimé adhèrent au cœur ou au siège de soupape, ce qui fait que la valve ne s'ouvre pas ou la fermeture normalement; Vieillissement de la bobine ou câblage lâche.

Traitement: démonter et nettoyer le noyau de la soupape et le siège de soupape, retirer les impuretés; Vérifiez la valeur de résistance de la bobine (normalement elle doit être dans la plage nominale), réparez le câblage ou remplacez la bobine.

Fuite

Raisons: Les composants d'étanchéité s'usent ou l'âge, ou les surfaces d'étanchéité du noyau de soupape et du siège de soupape sont rayées.

Traitement: remplacer les composants d'étanchéité résistants à l'huile, moudre et réparer la surface d'étanchéité (dans les cas graves, remplacer le corps de la valve).

Retard de réponse

Raisons: Tension d'alimentation instable ou fatigue du ressort interne dans le corps de la valve.

Traitement: Vérifiez la ligne d'alimentation pour vous assurer que la tension répond aux exigences; Remplacez le ressort âgé.
