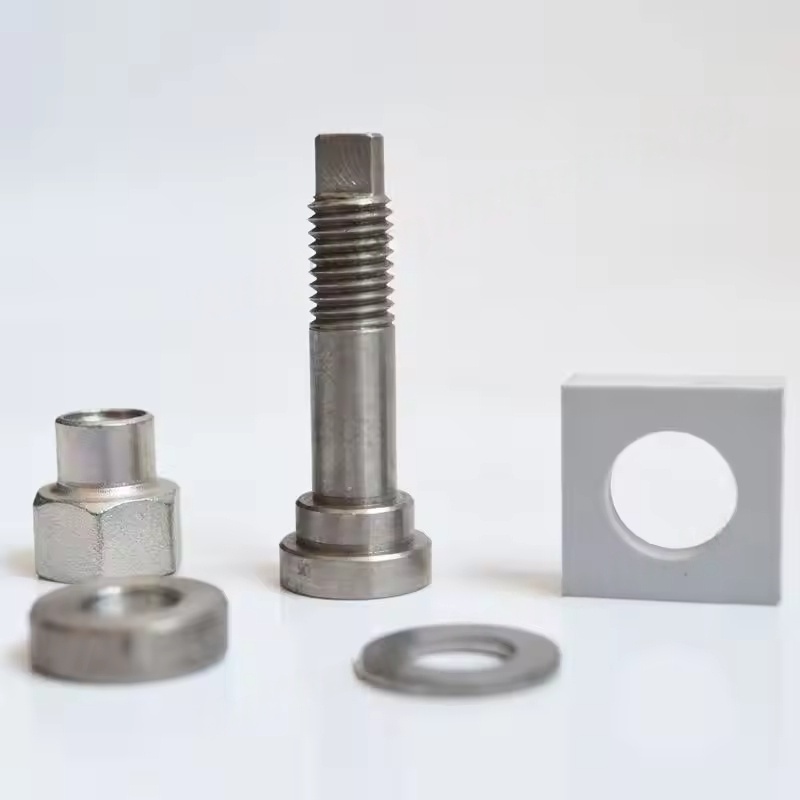

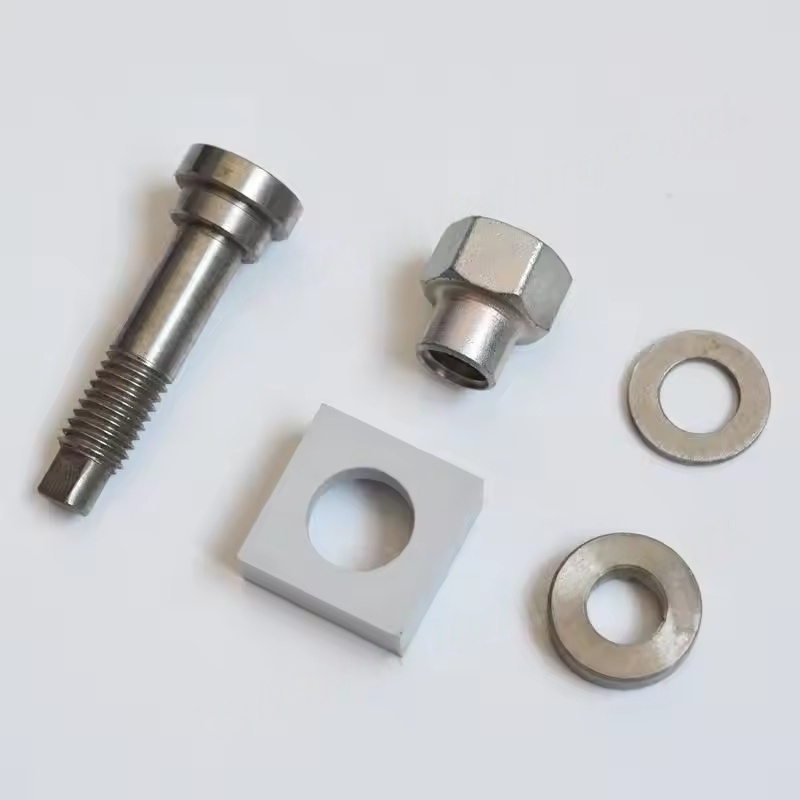

2906049700 Atlas Copco

2906049700 Atlas Copco

I. Fonction centrale de l'ensemble de soupape d'admission

L'assemblage de soupape d'admission Z110-145 est un composant clé du système d'admission du compresseur d'air, fonctionnant principalement comme:

Contrôlant le volume de l'admission: En fonction des exigences de pression du système, le degré d'ouverture de la vanne est ajusté pour réguler la quantité d'air entrant dans l'unité principale, permettant au compresseur de fonctionner à pleine charge.

Assurer les performances d'étanchéité: lorsqu'elle est déchargée, la valve est complètement fermée pour empêcher l'air comprimé de reculer, ce qui réduit la perte d'énergie.

Protégeant de l'unité principale: En coordination avec le module du régulateur, il obtient une charge lisse et évite un choc de pression soudain qui pourrait endommager des composants tels que le rotor et les roulements de l'unité principale.

L'assemblage comprend généralement un corps de soupape, un noyau de soupape, des joints, des ressorts et des structures de contrôle, et est conçu pour répondre aux exigences de pression et d'écoulement des modèles de la série Z110-145.

Ii Fonction et principe de travail du module de régulateur de soupape d'admission

Le module de régulateur de soupape d'admission est le "centre de commande" de la soupape d'admission, entraîné par des signaux de réception du système de contrôle, pour faire fonctionner la soupape d'admission:

Traitement du signal: recevant des signaux de pression du système du compresseur d'air, déterminant s'il faut charger ou décharger.

Contrôle de l'entraînement: via des vannes directionnelles électromagnétiques ou des composants pneumatiques, contrôlant le réglage d'ouverture / fermeture ou ouverture / fermeture de la vanne d'admission.

Feedback d'état: Certains modules ont des capacités de rétroaction, transmettant l'état réel de la vanne d'admission vers le contrôleur principal pour assurer la précision de contrôle.

Sa logique de travail est: lorsque la pression du système est inférieure à la valeur définie, le module de régulateur entraîne l'ouverture de la vanne d'admission, permettant au compresseur d'air de produire du gaz; Lorsque la pression atteint la limite supérieure, le module de régulateur ferme la soupape d'admission et le compresseur d'air pénètre dans l'état non chargé.

Iii. Fauts communs et leurs effets

Fauts d'assemblage de soupape d'admission

Boulotage du noyau de la valve: En raison de la contamination du pétrole, de l'accumulation d'impuretés ou du vieillissement des joints, la valve ne peut pas s'ouvrir / se fermer complètement, entraînant une production de gaz insuffisante ou une chute de pression rapide pendant le fonctionnement non chargé.

Mauvaise étanchéité: fuite lorsque la valve est fermée, provoquant une consommation d'énergie accrue pendant le fonctionnement non chargé et le fonctionnement en inactivité continu de l'unité principale.

Échec du ressort: conduisant à une action de la valve ou à une ouverture / fermeture anormale, affectant la stabilité du volume d'admission.

Défauts du module de régulateur

Panne de soupape directionnelle électromagnétique: Impossible de recevoir ou d'exécuter des signaux de contrôle, ce qui fait fonctionner la vanne d'admission.

Anomalie de détection de pression: le module juge mal la pression du système, ce qui fait que le compresseur d'air charge / décharge fréquemment, augmentant la consommation d'énergie et l'usure mécanique.

Blocage du chemin d'air: blocage ou fuite dans le chemin d'air conduisant, entraînant le lendemain ou la défaillance de l'opération de soupape d'admission.

Iv. Maintenance et remplacement Points clés Maintenance quotidienne

Régèrement, inspectez la propreté de l'ensemble de soupape d'admission, retirez les taches d'huile et les impuretés et assurez-vous que le noyau de la soupape fonctionne de manière flexible.

Vérifiez si les joints sont vieillis et remplacez-les à temps pour assurer les performances d'étanchéité.

Inspectez les vannes électromagnétiques et l'interface de gaz du module de régulateur pour les fuites, garantissant que la pression de conduite est normale.

Précautions de remplacement

Il est nécessaire de sélectionner des composants d'usine originaux qui correspondent à la série Z110-145, garantissant la compatibilité en taille et en paramètres de pression.

Avant le remplacement, la machine doit être fermée et dépressurisée pour libérer l'air comprimé dans le système, en évitant le fonctionnement de la pression.

Après l'installation, il est nécessaire d'effectuer un débogage: testez si la commutation de chargement / déchargement est lisse et si le contrôle de pression se trouve dans la plage de réglage.
