2901109500 ATLAS COPCO OUILLE INCIDÉE VIS AIR MOTE DE COMPRESSEUR THERM

Les fonctions principales d'Atlas Copco MPV C40

Établir la pression minimale du système

Après le début du compresseur, le MPV C40 reste fermé jusqu'à ce que la pression dans le séparateur de gaz d'huile atteigne la pression minimale définie (généralement 4-5 bar), qui s'ouvrira ensuite pour garantir que l'huile de lubrification peut circuler en douceur (poussée dans la surface du port principal et du rotor par la différence de pression), en évitant une mauvaise lubrification due à une pression insuffisante.

Fonctionnalité de contrôle thermique

Par rapport aux soupapes de pression minimales ordinaires, le MPV C40 à température constante intègre un élément de détection de température, qui peut automatiquement ajuster l'ouverture de la soupape ou la synchronisation d'ouverture en fonction de la température de l'air comprimé, en optimisant l'efficacité de la séparation des gaz d'huile:

À basse température (comme le démarrage à froid), il retarde l'ouverture pour aider le système à se réchauffer et à réduire la génération d'eau de condensat;

À des températures élevées (telles que le fonctionnement à pleine charge), il contrôle précisément la pression pour éviter la surcharge du séparateur de gaz d'huile.

Protection du système de séparation des gaz d'huile

Empêcher le flux inversé de l'air comprimé du pipeline en aval vers le séparateur de gaz d'huile lorsque le compresseur est déchargé ou fermé, pour éviter les fluctuations anormales du niveau d'huile ou de l'impact inversé du gaz mixte du pétrole et du gaz sur l'élément de séparation (comme le noyau du séparateur d'huile) et prolongez sa durée de vie.

Pression en aval stable

Après avoir été activé, il peut produire de manière stable la pression, réduire les fluctuations de la pression causées par la charge / déchargement du compresseur et assurer la stabilité de l'équipement d'utilisation des gaz en aval.

ATLAS COPCO MPV C40 Structure et principe de travail

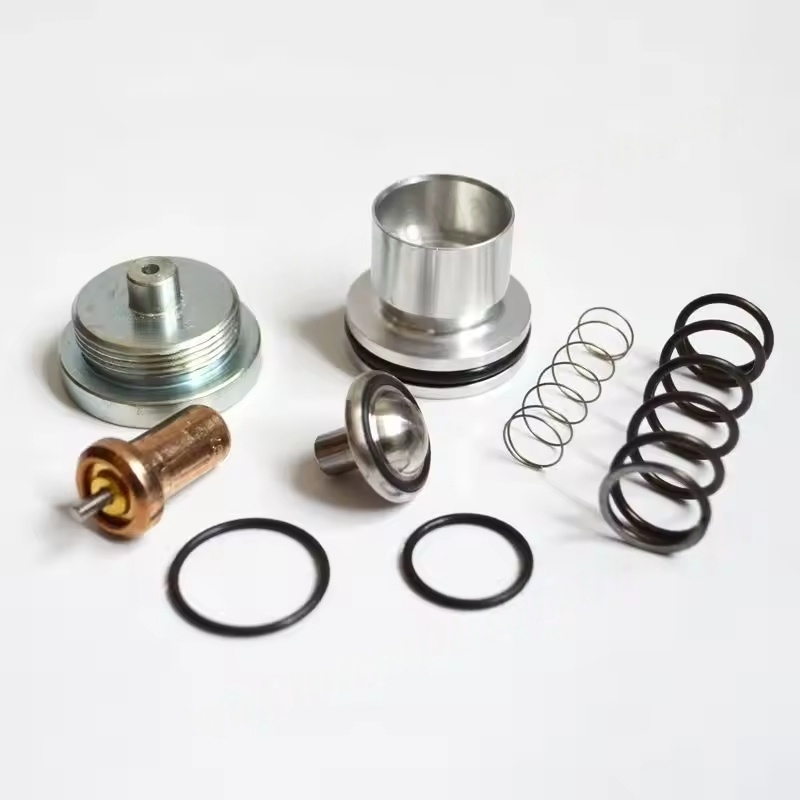

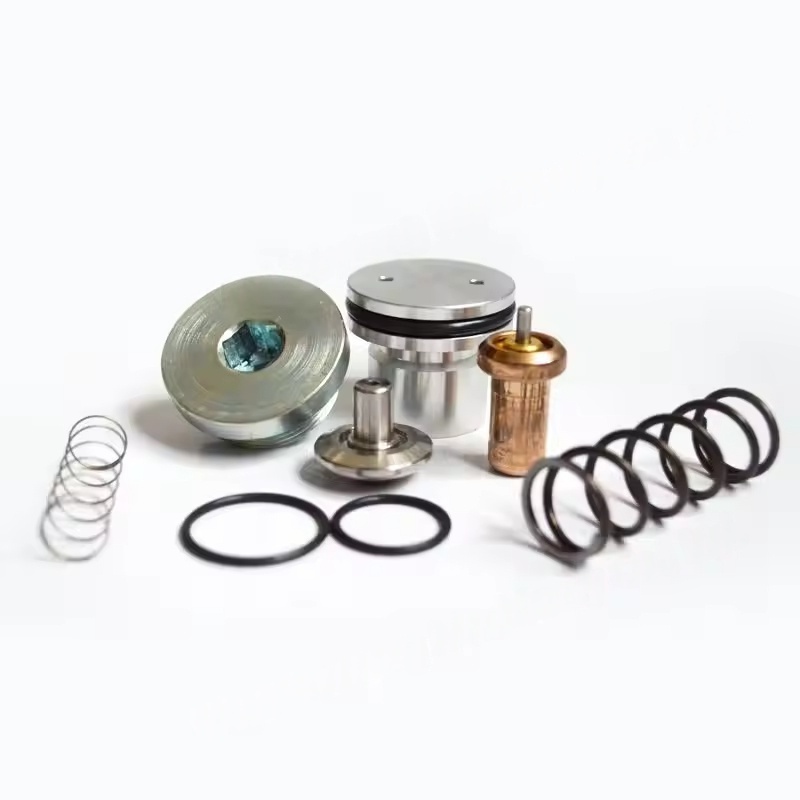

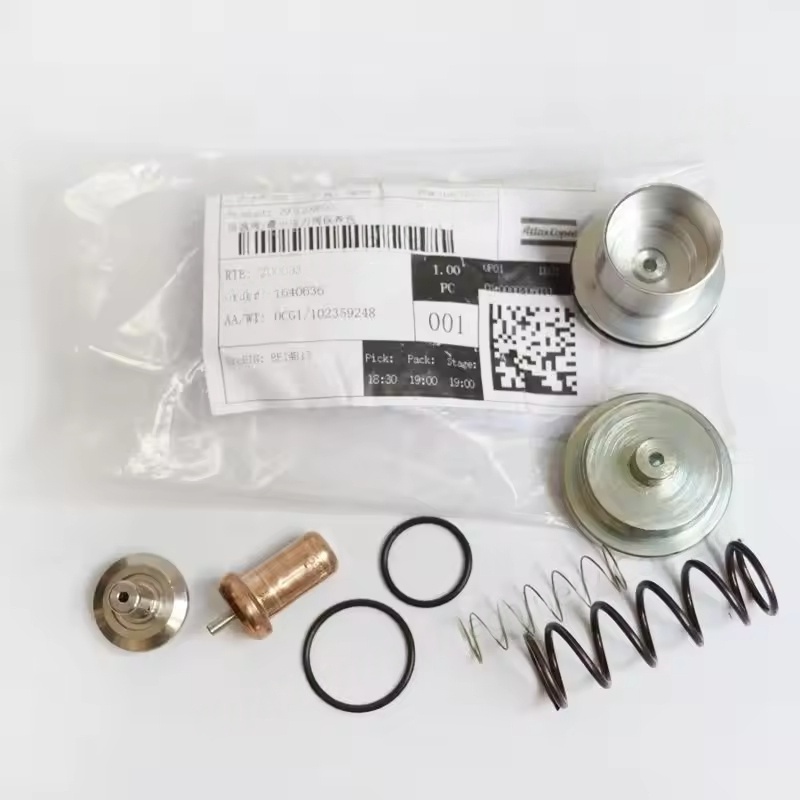

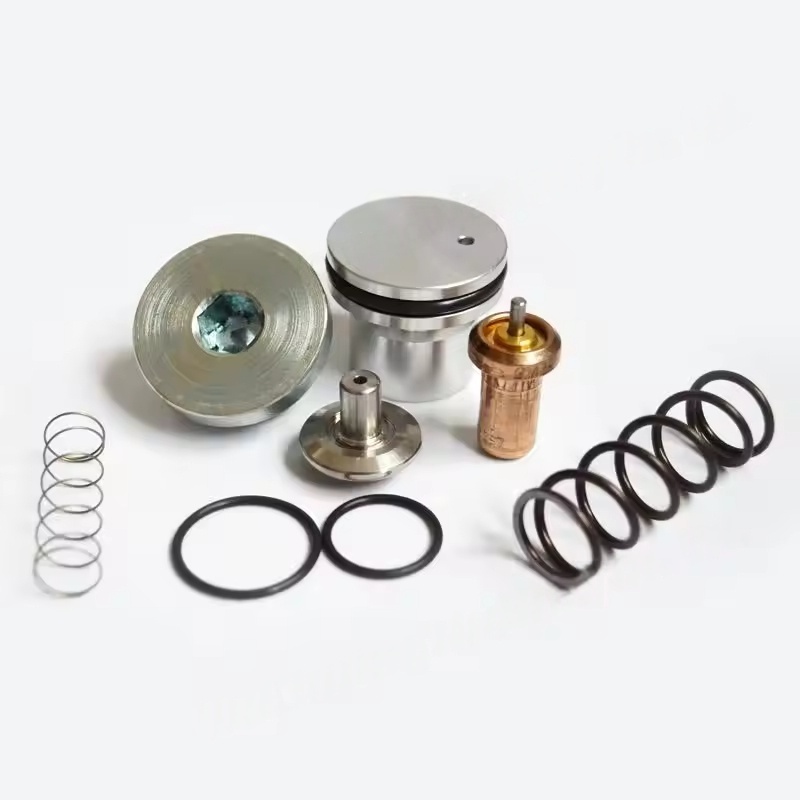

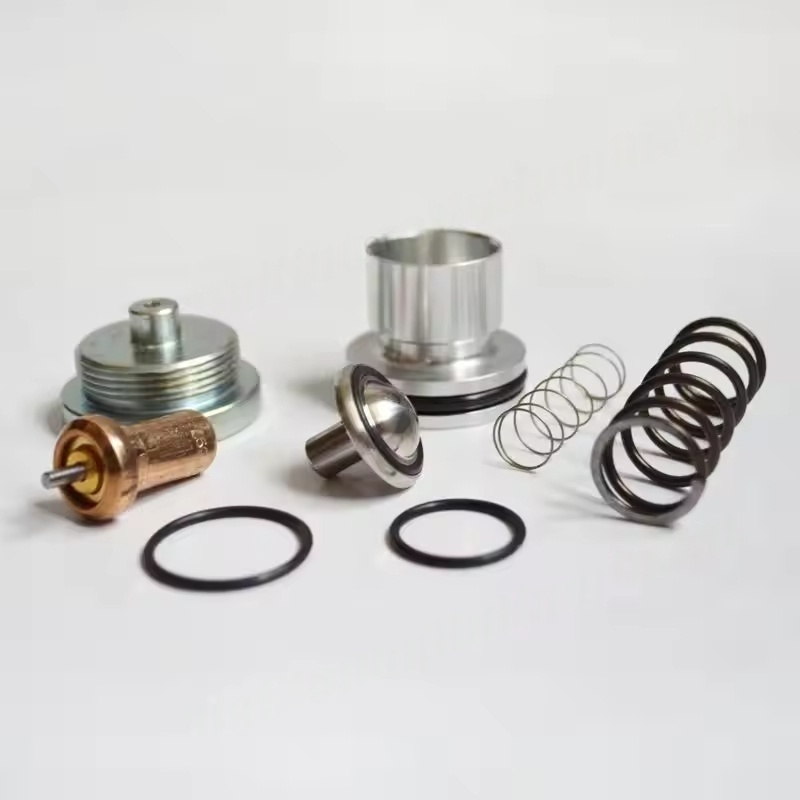

Structure principale: composée du corps de la soupape, du noyau de la soupape, du ressort, du capteur de température (unité de commande à température constante), des joints, etc., généralement installés entre la sortie du séparateur de gaz d'huile et le pipeline du système.

ATLAS COPCO MPV C40 Logique de travail:

Étape de démarrage: La force de ressort provoque la fermeture du noyau de la valve et la pression dans le séparateur de gaz d'huile augmente progressivement;

ATLAS COPCO MPV C40 atteint la pression de réglage + condition de température: le noyau de la soupape surmonte la force de ressort à s'ouvrir, et l'air comprimé entre dans le système en aval à travers la sortie;

ATLAS COPCO MPV C40 Arrêt / Déchargement: Le noyau de la vanne se ferme sous l'action de la force de ressort, bloquant le flux inverse.
