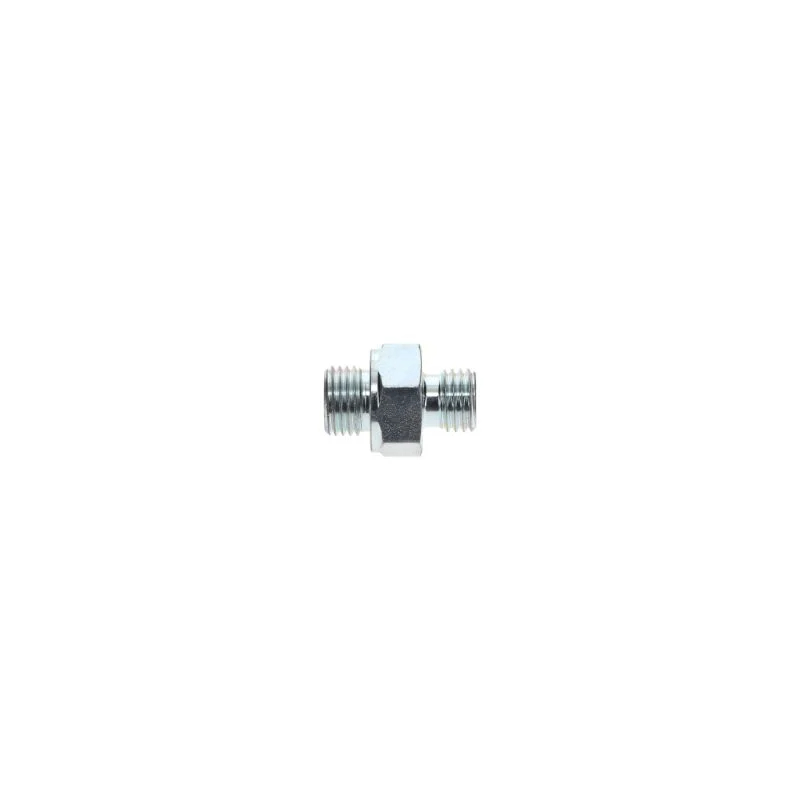

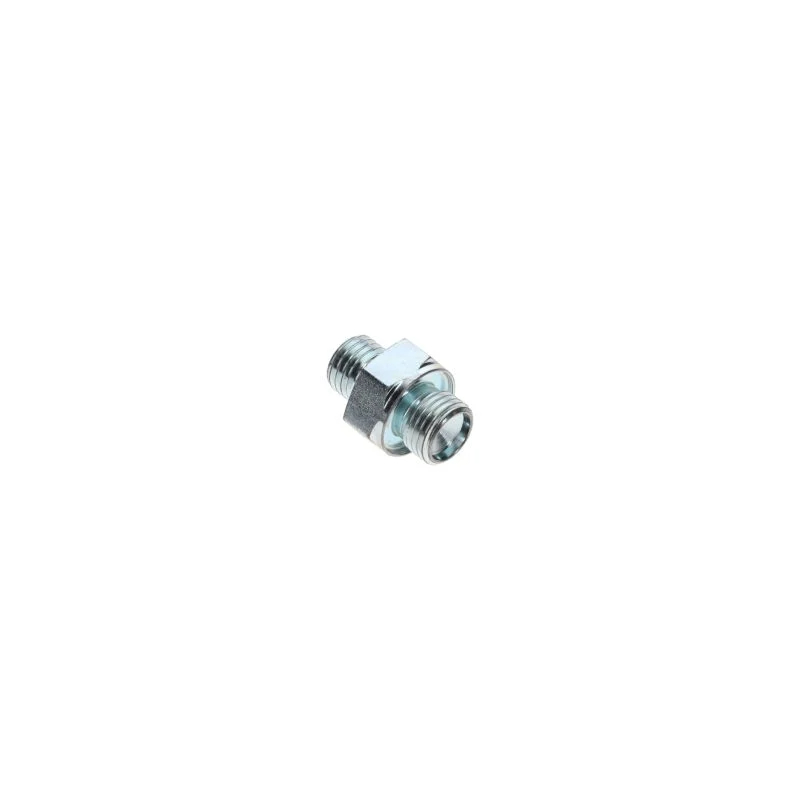

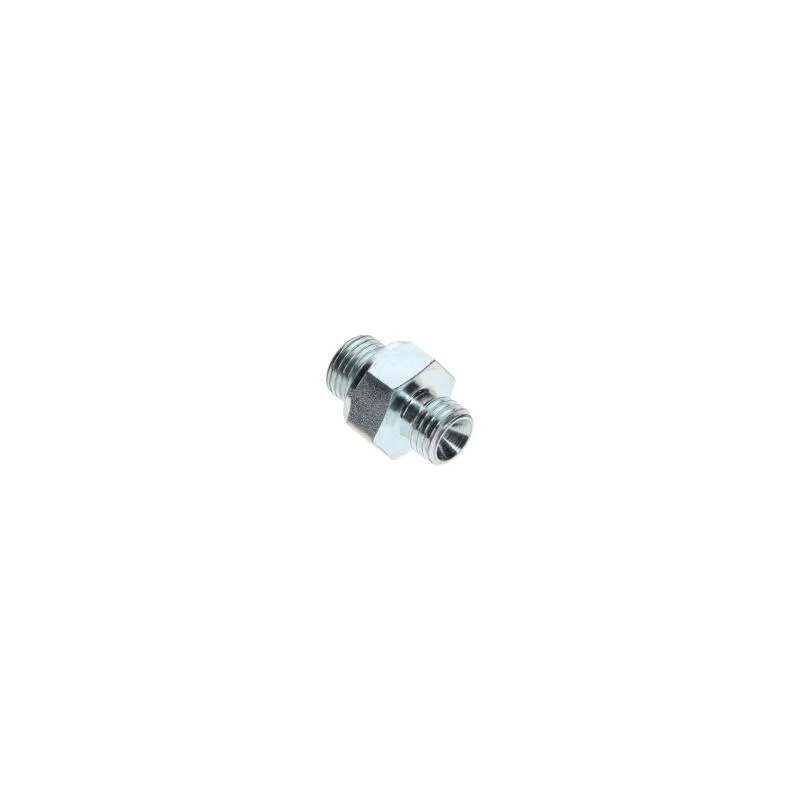

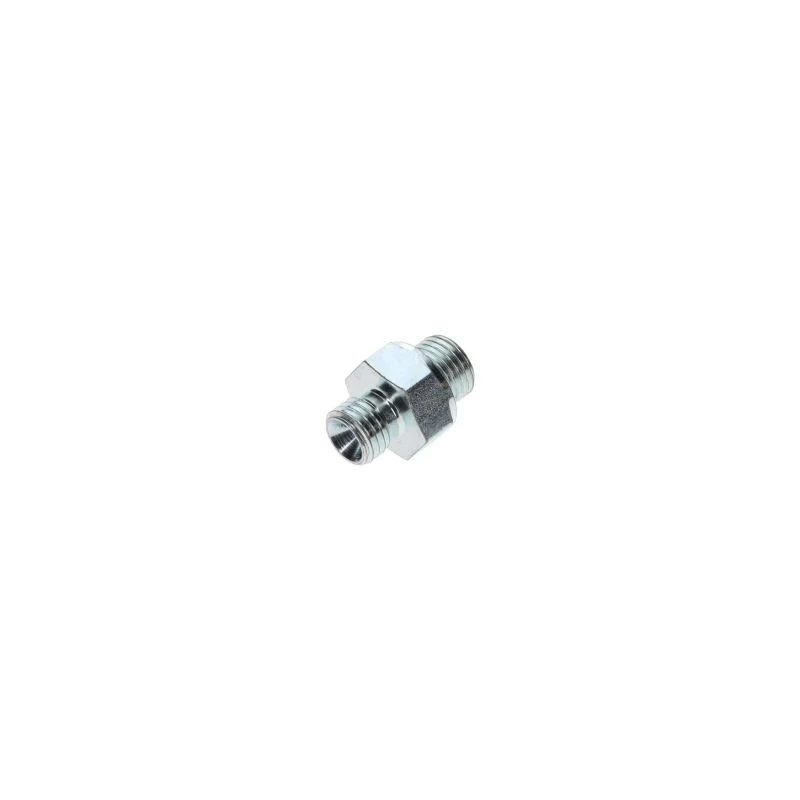

Original 1622486700 ATLAS COPCO TINPINE M12X1,5 X G1 / 4 pour le compresseur à vis injecté à l'huile

Attache de Copco Atlas

I. significations de base des paramètres

M12: indique que le diamètre nominal du boulon est de 12 mm (le diamètre majeur du filetage, qui est le diamètre maximum du fil extérieur).

1,5: indique que le pas est de 1,5 mm (la distance axiale entre deux fils adjacents), ce qui est un type fidèle (le pas majeur de M12 est de 1,75 mm).

Caractéristiques de fil fin: par rapport aux fils grossiers, M12 × 1,5 a plus de dents de fil et de meilleures performances auto-verrouillables, adaptées aux scénarios nécessitant un scellement anti-étendaire, ou où l'espace est limité (comme la connexion des composants à haute pression dans les compresseurs d'air pour réduire les relances causées par les vibrations).

Ii MATÉRIAUX COMMUNES ET CONDITIONS

Les boulons du compresseur d'air doivent résister aux vibrations, les changements de température (de la température normale à plus de 150 ℃) et une certaine précharge. La sélection du matériel et de la résistance est cruciale:

Matériel:

Conditions normales: acier à faible teneur en carbone (comme Q235), en acier moyen en carbone (comme 45 acier), adapté aux zones non corrosives et à faible vibration.

Conditions sévères (température élevée, humidité, brume d'huile): acier en alliage (tel que 40CR, 35crmo), haute résistance, résistance à la fatigue; Acier inoxydable (comme 304, 316), résistant à la corrosion, adapté aux compresseurs d'air sans huile ou aux compresseurs d'air de qualité alimentaire.

Grades de force:

Exemple de marquage: 8,8 grade, 10,9 grade (la tête de boulon a généralement un marquage).

Signification: Le nombre avant le point décimal × 100 est la résistance à la traction (MPa), le nombre après le point décimal × 10 est le rapport de rendement (limite d'élasticité / résistance à la traction).

8.8 Grade: résistance à la traction 800MPA, limite d'élasticité 640MPA, adaptée aux charges moyennes (telles que la connexion du boîtier du compresseur d'air).

10.9 Grade: résistance à la traction 1000MPA, limite d'élasticité 900MPA, adaptée aux charges élevées (telles que la connexion de la culasse et du corps du cylindre à des positions à haute pression).

Iii. Type de tête et méthode anti-localisation

Type de tête: sélectionnez en fonction de l'espace d'installation et de la compatibilité des outils:

HEXAGON Tête (la plus courante): tête hexagone externe (filetage complet GB / T 5782, filetage partiel GB / T 5783), adapté au resserrement avec une clé, largement utilisée.

Tête d'hexagone interne: La tête est un trou hexagonal interne, adapté aux zones à espace étroit (comme la fixation interne du pipeline du compresseur d'air), avec un plus grand couple de resserrement.

Mesures anti-logement: pendant le fonctionnement du compresseur d'air, les vibrations sont importantes, une anti-localisation supplémentaire est requise:

Laveuse à ressort: s'appuyant sur la déformation élastique pour générer une précharge, empêchant le relâchement (couramment utilisé dans des conditions simples).

Écrou anti-logement: avec anneau en nylon (écrou de verrouillage en nylon) ou insert métallique, par force de frottement pour empêcher le relâchement, adapté aux positions de vibration à haute fréquence.

Adhésif du fil: appliquez de la colle anaérobie (comme Loctite 243) sur la surface du fil, après durcissement, forme une force adhésive, détachable et anti-étendus fiable.
