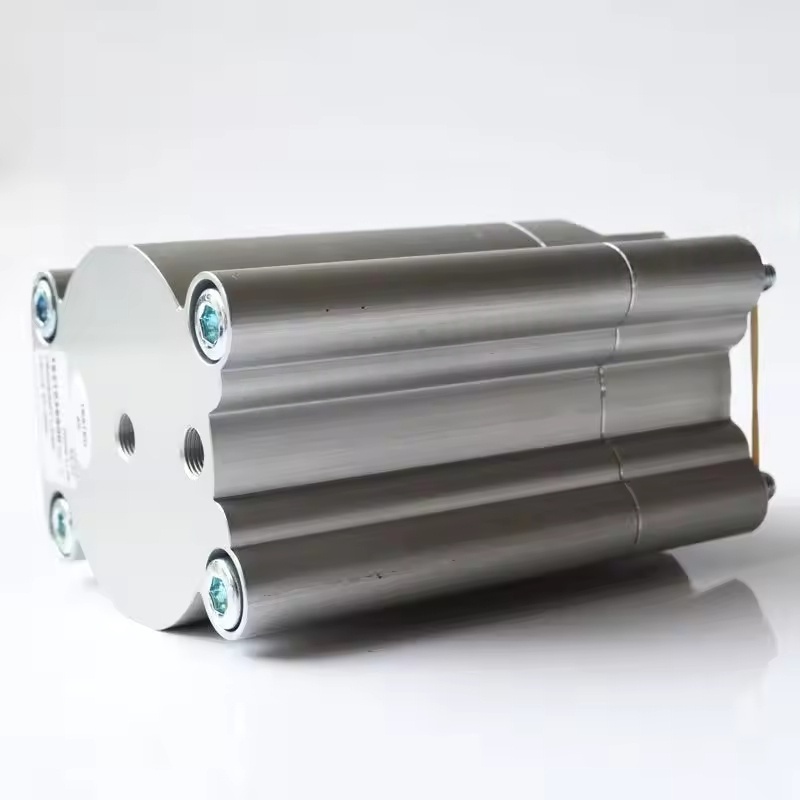

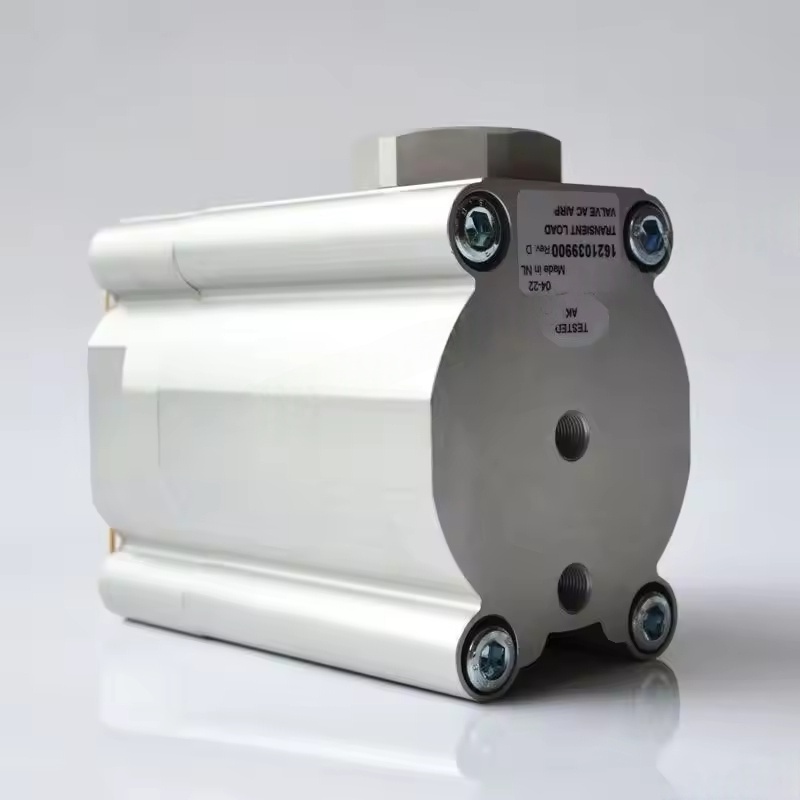

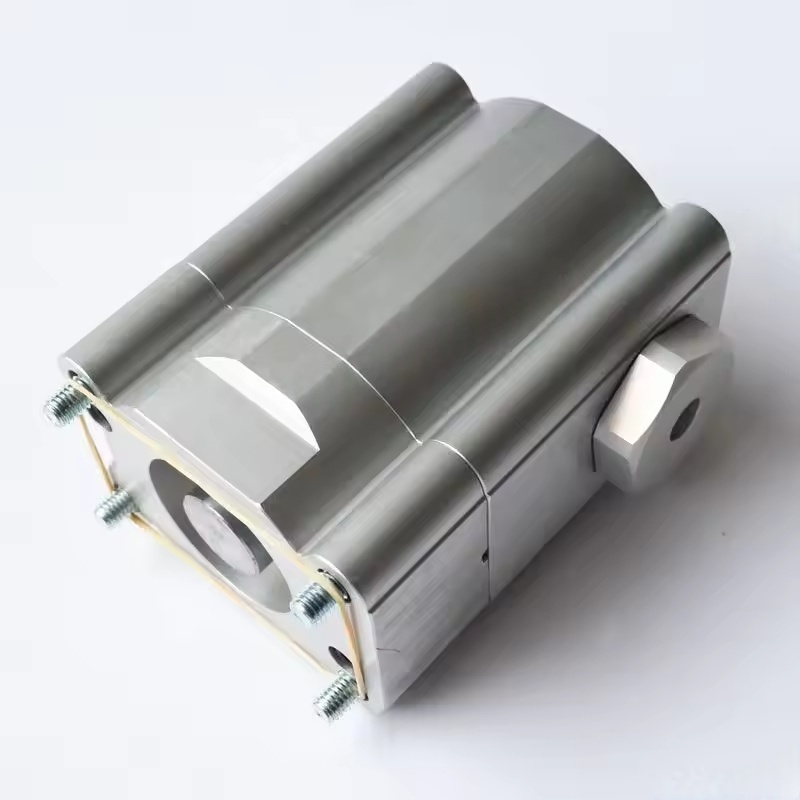

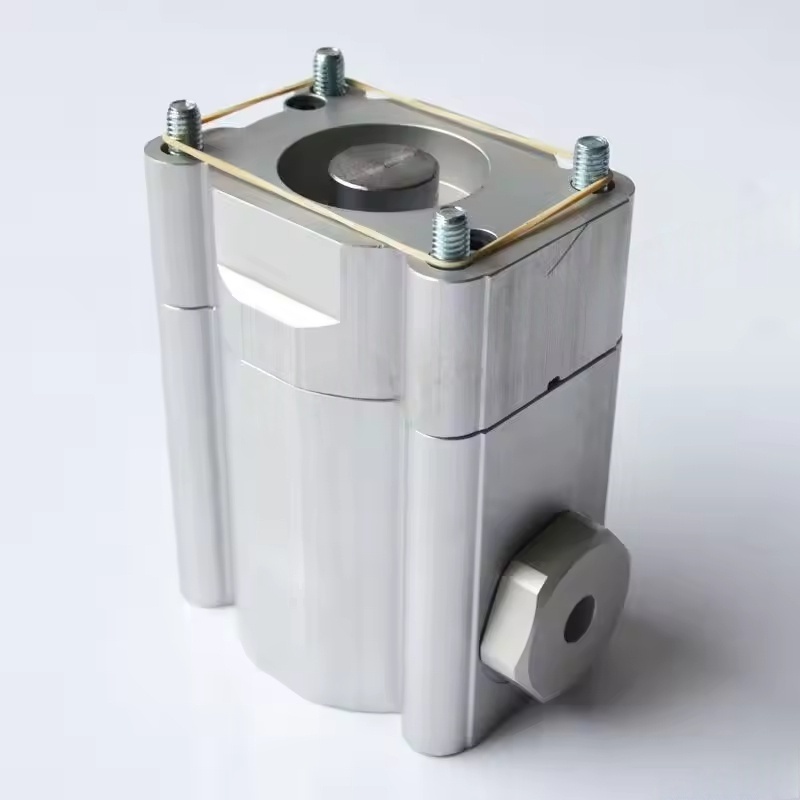

1621039900 ATLAS COPCO WUX AIR COMPRESSEUR REGUL VALVE

Les principales fonctions d'Atlas Copco wux de régulation de la vanne

Contrôle de pression et stabilité

En tant que vanne sensible à la pression, la soupape de régulation WUX peut ajuster automatiquement le degré d'ouverture en fonction de la plage de pression définie (comme la pression requise de l'utilisateur ou la pression de rétroaction du réseau de pipeline):

Lorsque la pression du système est inférieure à la valeur définie, la vanne s'ouvre plus large, augmentant le volume d'admission et permettant au compresseur de fonctionner sous charge, augmentant ainsi le volume d'échappement;

Lorsque la pression du système est supérieure à la valeur définie, la vanne se ferme ou s'arrête, réduisant le volume d'admission, ce qui fait entrer le compresseur à l'état non chargé et éviter la surpression.

Cela maintient la pression du réseau du pipeline en aval dans une plage stable, garantissant le fonctionnement normal de l'équipement d'utilisation du gaz.

Régulation de la charge et économie d'énergie

En contrôlant précisément le volume d'admission, il permet au compresseur de fonctionner en mode "charge partielle" (au lieu de start-stop fréquemment), ce qui convient particulièrement aux scénarios avec des fluctuations importantes de la demande de gaz:

Réduire les déchets d'énergie pendant le déchargement (le compresseur tourne toujours mais la consommation d'énergie est considérablement réduite pendant l'état de déchargement);

Réduisez l'usure mécanique et prolongez la durée de vie de l'unité principale et du moteur.

Fonctions de protection

Certaines vannes de régulation WUX intègrent la logique de protection contre la sécurité. Lorsqu'une anomalie du compresseur est détectée (comme la surchauffe ou la surcharge), il peut 联动 fermer le canal d'admission ， forçant le compresseur à décharger ou à arrêter ， empêcher l'expansion du défaut.

Structure et principe de travail

Structure du noyau: se compose généralement du corps de soupape ， noyau de soupape ， printemps ， diaphragme (ou piston) ， trous de détection de pression ， et interface de contrôle. Certains modèles sont livrés avec un composant d'entraînement électromagnétique (pour la télécommande).

Logique de travail:

Les trous de détection de pression surveillent la pression du système en temps réel et transmettent le signal au diaphragme (ou piston) ；

Lorsque la pression change ， le diaphragme est soumis à la force et entraîne le noyau de la vanne pour se déplacer ， modifiant la zone transversale du canal d'admission ；

Le ressort fournit la force de réinitialisation et forme un équilibre avec la pression détectée ， réalisant une régulation stable de l'ouverture de la valve.

Modèles et applications compatibles

Modèles compatibles: la soupape de régulation WUX est principalement utilisée avec les compresseurs d'air à vis à vidange fixe ATLAS COPCO et de taille moyenne (tels que certains modèles de la série GA) ， en particulier pour les modèles sans contrôle de conversion de fréquence ， comme composant central pour la régulation de la charge.

Scénarios d'application: largement utilisés dans les champs industriels avec des exigences élevées pour la stabilité de la pression (telles que le traitement mécanique ， lignes de production automatisées ， industries d'emballage ， etc.) ， réglementer avec précision et répondre à la demande de gaz dans différentes conditions de travail.
