Les fonctions et les caractéristiques du noyau de l'assemblage du clapet anti-retour des compresseurs sans huile d'Atlas Copco
Contrôle de débit unidirectionnel: permet uniquement à l'air comprimé de passer de la prise de compresseur vers le réservoir de stockage ou le système en aval, empêchant l'air de revenir à l'unité de compresseur pendant l'arrêt et d'éviter les dommages au rotor, au cylindre et à d'autres composants centraux en raison du flux de rétro-flux de l'huile lubrifiante (le cas échéant) ou de l'eau de condensat.
Compatibilité sans huile: en utilisant des matériaux d'étanchéité de qualité alimentaire ou de qualité médicale (tels que EPDM, PTFE), il est compatible avec les environnements de compression sans huile, en évitant la contamination de l'air comprimé en raison du vieillissement des composants d'étanchéité.
Adaptation à la pression: Selon le modèle, la pression de travail est généralement 0-10bar (type standard) ou 0-40bar (type à haute pression), garantissant une étanchéité fiable dans la plage de pression conçue.

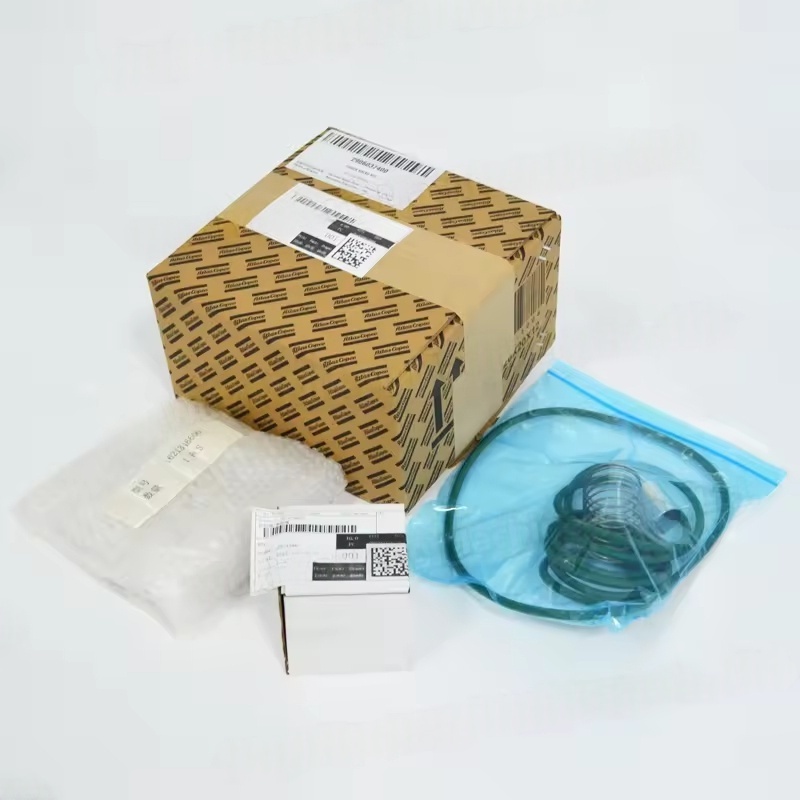

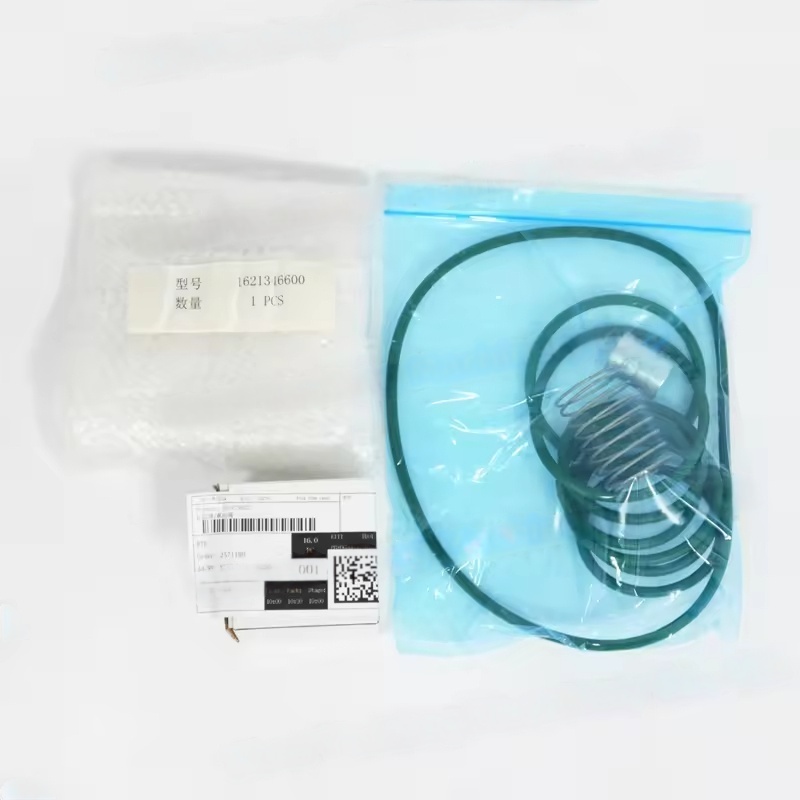

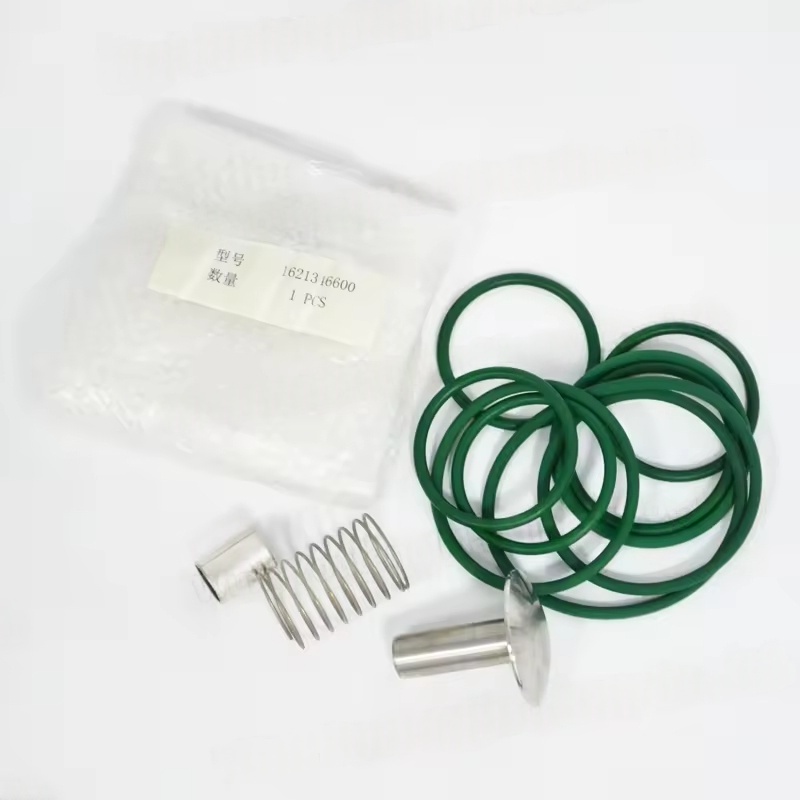

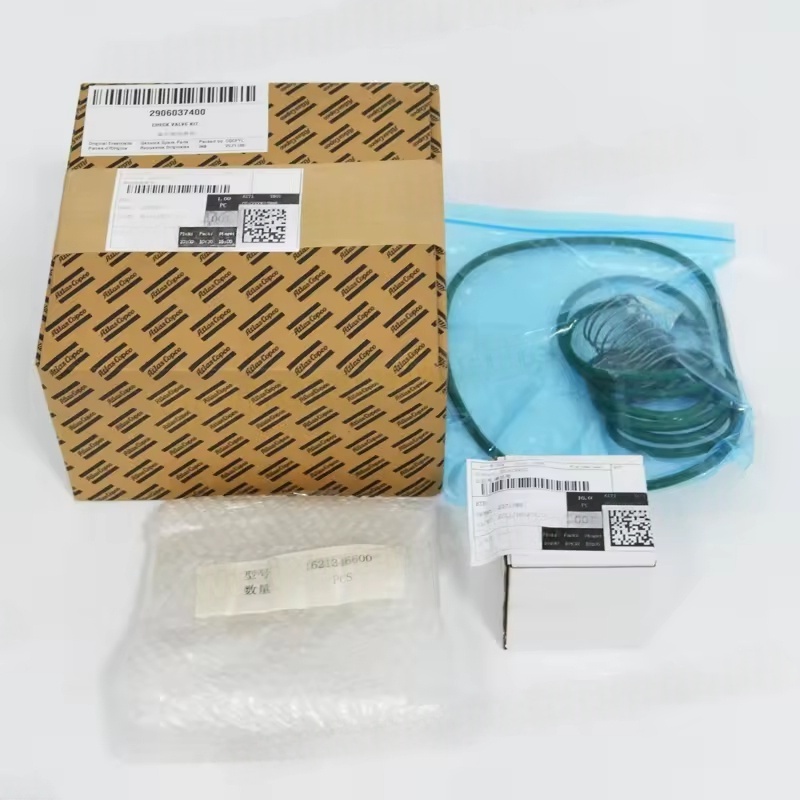

Composants typiques
Corps de clapet anti-retour (généralement en alliage en aluminium ou en acier inoxydable, résistant à la corrosion)
Core de soupape (avec structure guidée, assurant un fonctionnement précis)
Ressort (offrant une force de clôture, contrôlant la pression d'ouverture)
Joint d'étanchéité / joint torique (matériau sans huile spécial, résistant à la température - 20 ~ 120 ℃)
Installation bride ou interface filetée (désignée selon le modèle, généralement une connexion G-thread ou bride)
Modèles applicables et précautions de remplacement
Correspondance du modèle:
De petites machines sans huile (comme GA 3-7 VSD + sans huile) utilisent généralement des clapulagés compacts avec des connexions filetées
Les grands compresseurs de vis sans huile (tels que ZR 160-315) sont principalement des ensembles de clapotis à contrepartie de type bride avec conception de tampon
Il est nécessaire d'interroger le numéro de pièce du fabricant d'équipement d'origine basé sur le modèle de machine (tel que ZT15, ZD75, etc.) et le numéro de série pour éviter les décalages de taille ou de pression
Impact de l'échec:
La défaillance du clapet anti-retour peut provoquer: une baisse rapide de la pression du système après l'arrêt, une charge excessive sur le compresseur pendant le démarrage, le risque de rotation inverse de l'unité principale (en particulier pour les modèles de fréquence variable), la contamination de l'air en aval, etc. Le remplacement est requis dans le temps.
Pour des informations de pièce spécifiques, il est recommandé de fournir le modèle complet du compresseur (tel que ZR250 VSD FF) et l'année de production pour interroger le numéro d'assemblage et le manuel d'installation du clapet anti-retour précis à travers
