Fonctions et applications de base
Fonction d'étanchéité: Ce kit comprend divers composants d'étanchéité, qui sont utilisés pour l'étanchéité statique ou dynamique aux points de connexion entre le bloc d'instruments et les tuyaux, les capteurs, les manomètres, etc., pour éviter la fuite d'air comprimé, l'huile lubrifiante ou le gaz de contrôle.
Composants compatibles: il est principalement installé sur le module de contrôle de l'instrument (bloc d'instrument) du compresseur d'air. Ce module intègre généralement des interfaces de capteur de pression, des interfaces de manomètre, des joints de tuyau de commande, etc., et est un nœud clé pour la surveillance de la pression et la transmission du signal de contrôle de l'équipement.
Modèles applicables: 2901353200 est le numéro de pièce d'usine d'origine d'Atlas Copco. Il se trouve couramment dans les compresseurs d'air à vis de la série GA (tels que certains modèles GA de taille moyenne et grands) et l'équipement du système d'air comprimé connexe. La compatibilité spécifique doit être confirmée en fonction du modèle d'équipement et du lot de production.
Composition et matériaux du kit

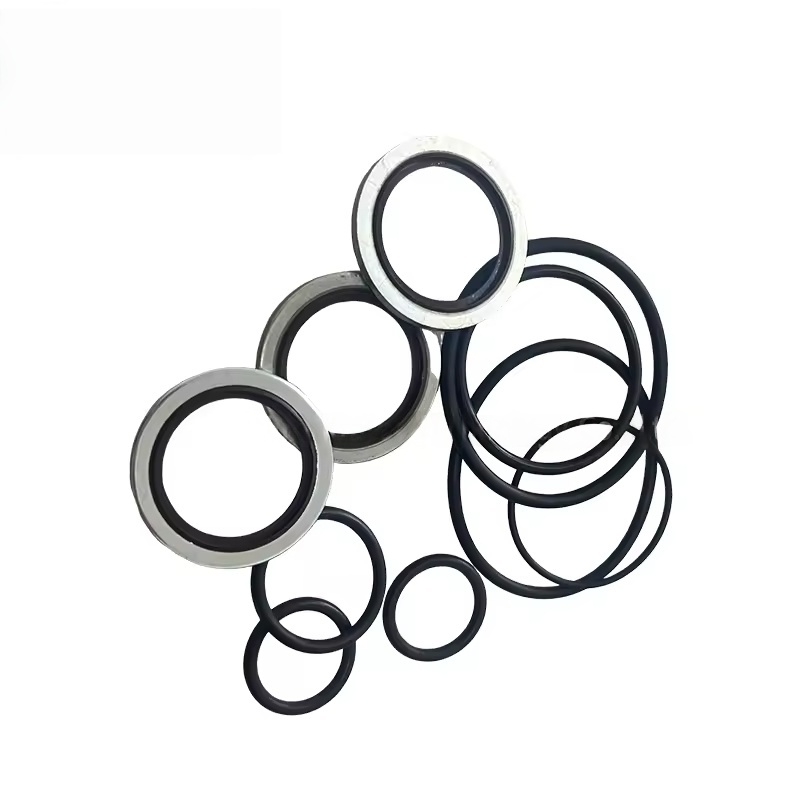

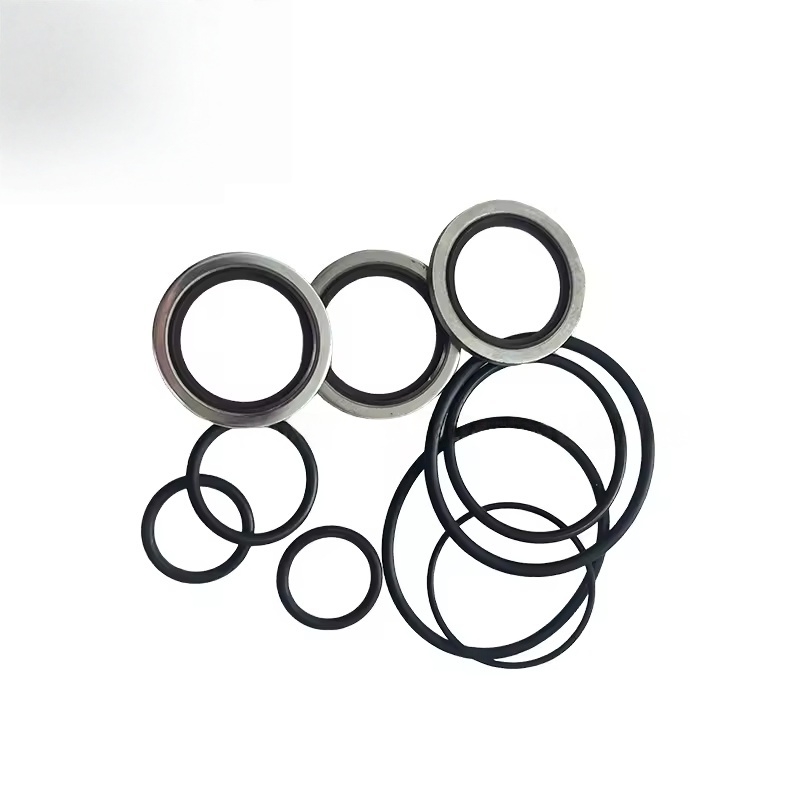

Composants principaux: comprend généralement différentes spécifications des joints toriques, des joints d'étanchéité, des rondelles plates, des couvercles de poussière, etc. La quantité et la taille spécifiques dépendent de la conception structurelle du bloc d'instruments.
Caractéristiques matérielles:
Les composants d'étanchéité utilisent principalement du caoutchouc résistant à l'huile et résistant à la température (comme le caoutchouc de nitrile NBR ou FluoroBber FKM), qui conviennent à l'huile lubrifiante, aux milieux d'air comprimés et aux températures de travail de 80-120 ℃.
Certaines rondelles métalliques sont en laiton ou en acier inoxydable pour assurer une résistance élevée et une résistance à la corrosion.
Exigences de précision: les composants d'étanchéité ont une précision dimensionnelle élevée, et l'écart d'accouplement avec l'interface du bloc d'instruments est strictement contrôlé pour assurer la fiabilité d'étanchéité.
Du moment de remplacement et problèmes communs
Remplacement du signal:
La fuite se produit à la partie de connexion du bloc d'instruments (comme les taches d'huile ou les marques d'air à l'interface de pression).
Affichage de pression anormale (possible en raison de fuites, entraînant des signaux de pression inexacts).
Pendant l'entretien ou le remplacement régulier du bloc d'instruments, du capteur, etc., le kit d'étanchéité doit être remplacé simultanément (les composants d'étanchéité sont des pièces sujettes à l'usure et ne sont pas recommandées pour la réutilisation).
Impact des défauts:
La fuite entraînera une perte de pression du système et augmentera la consommation d'énergie.
La fuite d'huile lubrifiante peut polluer l'environnement ou entraîner une diminution du niveau du pétrole, affectant la lubrification de l'équipement.
La distorsion du signal de pression peut entraîner une erreur et déclencher un fonctionnement anormal de l'unité.
Précautions de remplacement et d'entretien
Garantie de pièces de rechange d'usine d'origine: 2901353200 est un kit d'étanchéité spécifique à l'usine d'origine. Il doit être utilisé avec les produits d'origine d'Atlas Copco pour s'assurer que la taille des composants d'étanchéité, le matériau et le bloc d'instruments sont complètement adaptés, évitant les fuites secondaires en raison de problèmes de compatibilité.
Spécifications d'installation:
Avant le remplacement, nettoyez soigneusement la surface d'étanchéité du bloc d'instruments, retirez les taches d'huile résiduelles, les fragments d'étanchéité vieillis et les impuretés.
Installez chaque composant d'étanchéité dans l'ordre correspondant en fonction de la séquence de démontage pour vous assurer qu'aucune omission ou distorsion (en particulier les joints toriques, doit être correctement insérée dans la rainure d'étanchéité).
Évitez d'utiliser des outils nets pour contacter les composants d'étanchéité pour éviter les rayures qui peuvent entraîner une défaillance d'étanchéité.
Serrez les boulons de connexion en fonction du couple spécifié pour assurer un contact uniforme des surfaces d'étanchéité et éviter la sur-la serrage, ce qui peut endommager le bloc d'instrument ou les composants d'étanchéité.
