Les principales fonctions de la plus petite valve de pression d'Atlas Copco
L'établissement de la pression minimale du système: après le début du compresseur, la soupape de pression minimale reste fermée jusqu'à ce que la pression du système atteigne la valeur définie (généralement 0,4 à 0,6 MPa, variant selon le modèle) avant l'ouverture automatiquement pour s'assurer que la pression de circulation suffisante de l'huile lubrifiante interne du compresseur peut être formée, entièrement lubrifiant pour les accidents, les rotateurs et les autres composants de base et l'évitement de l'éclairage médiocre et des pertes de traits.
Empêcher le débit inversé de l'air comprimé: Lorsque le compresseur s'arrête, le soupape de pression minimum se ferme rapidement, empêchant l'air comprimé du réservoir de stockage ou du système en aval de revenir à l'unité principale du compresseur, en protégeant l'unité principale de l'impact du flux d'air inversé, tout en maintenant la pression résiduelle dans le système, en facilitant la prochaine startup.
Stabilisation de l'efficacité du séparateur du gaz d'huile: en maintenant la stabilité de la pression dans le séparateur du gaz d'huile, en assurant l'effet de séparation des gaz d'huile (la basse pression entraînera une diminution de l'efficacité de séparation et une perte d'huile accrue), en réduisant la teneur en huile dans l'air comprimé et en garantissant la qualité de l'air comprimé.
Structure et principe de travail

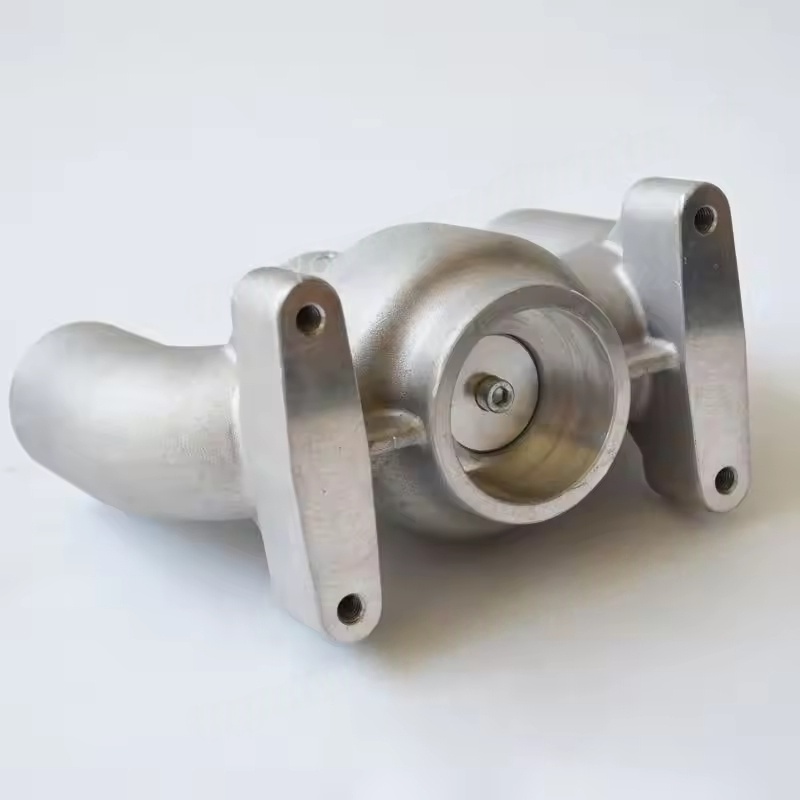

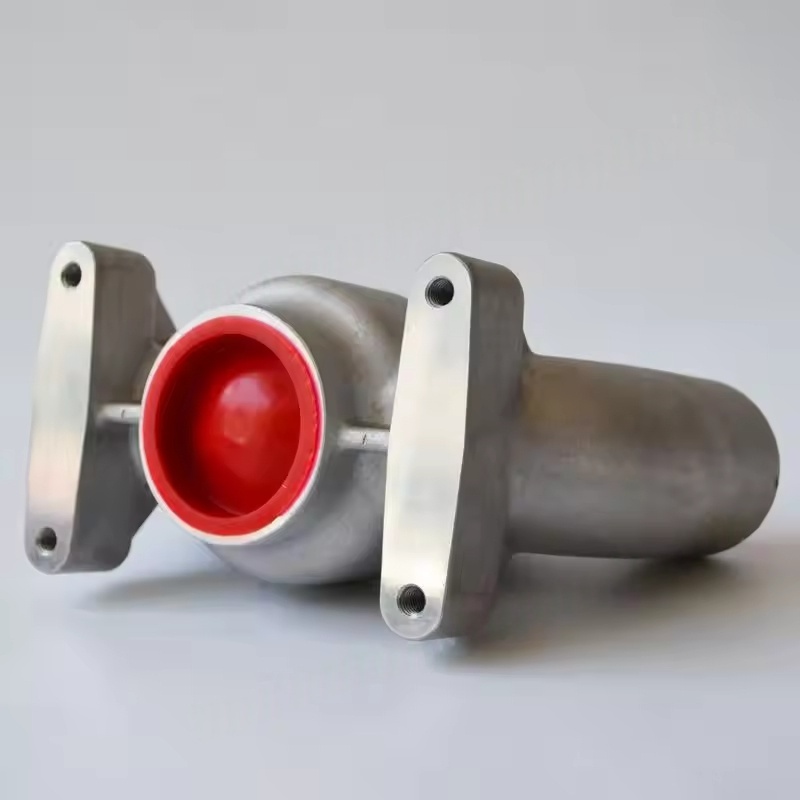

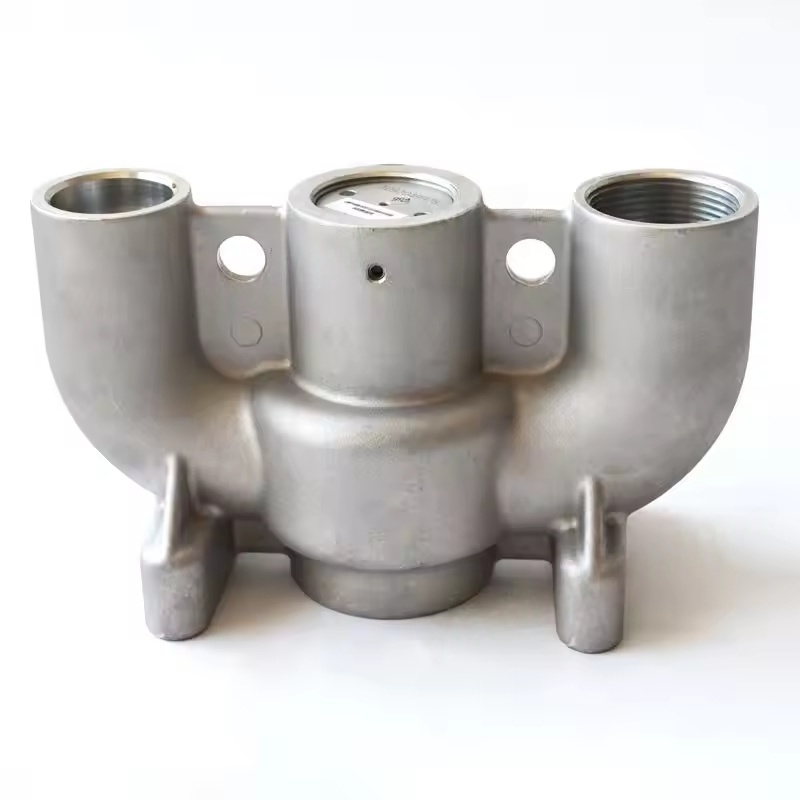

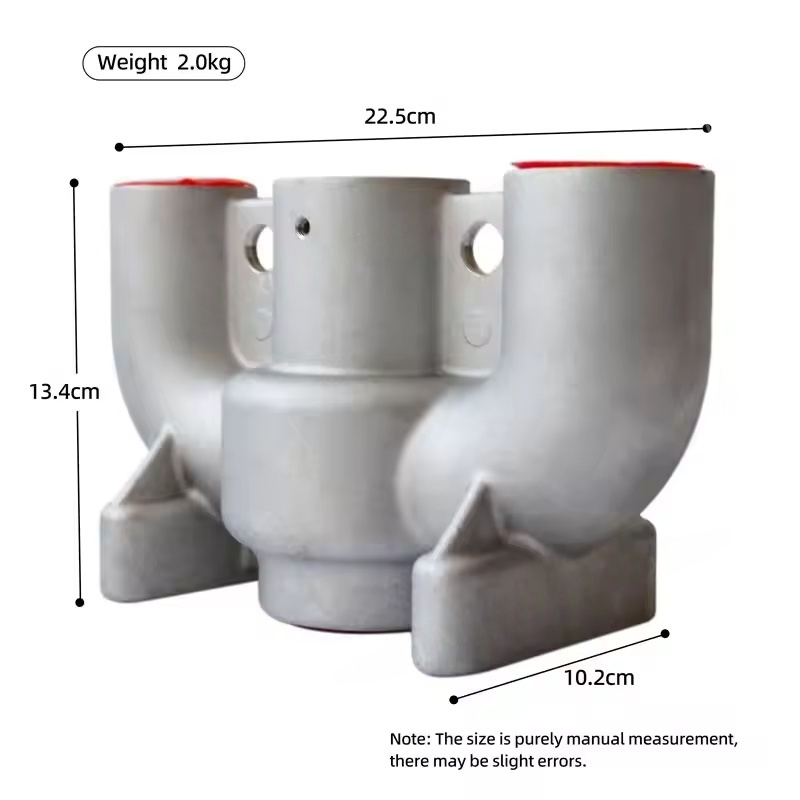

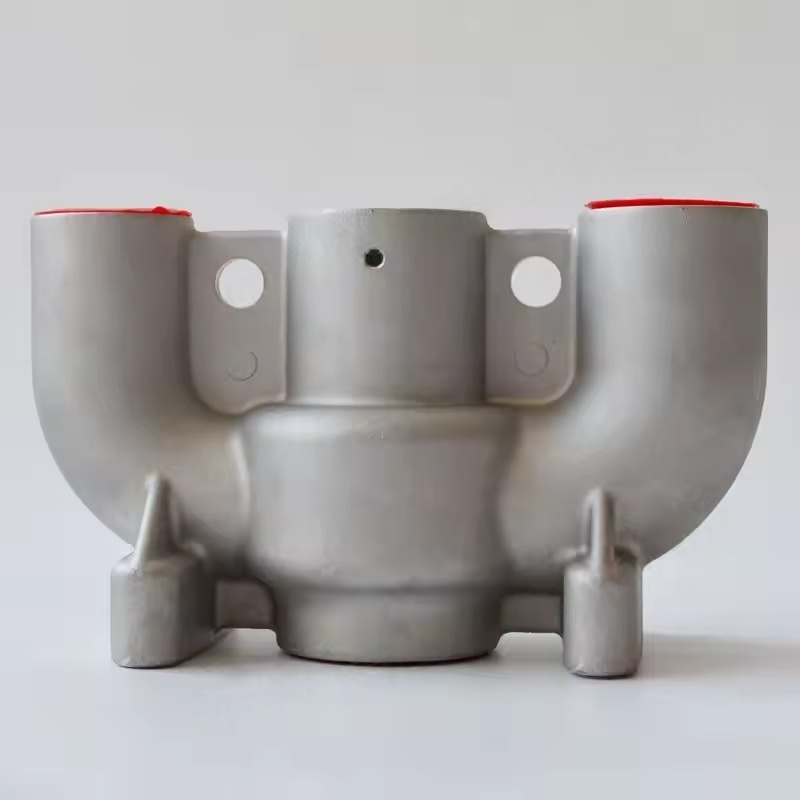

Composition structurelle: Il se compose principalement d'un corps de soupape, d'un noyau de soupape (type de piston ou type de diaphragme), ressort, anneau d'étanchéité, etc. Le noyau de la valve est contrôlé par la pression du système et la force de ressort.
Processus de travail: Au début du démarrage, la pression du système est inférieure à la valeur définie. La force de ressort pousse le noyau de la soupape fermé; Lorsque la pression monte à la valeur définie, la pression de gaz surmonte la force de ressort, le noyau de la soupape s'ouvre et l'air comprimé entre dans le système en aval; Après l'arrêt, la pression du système baisse, la force de ressort pousse le noyau de la soupape pour réinitialiser et fermer, atteignant la fonction de reflux.
Caractéristiques de performance
Contrôle précis: Le réglage de pression de la plus petite valve de pression de l'usine d'origine a été strictement calibré pour assurer des pressions d'ouverture et de fermeture précises, adaptées aux exigences de travail de différents modèles de compresseurs (tels que GA, G, G, etc.).
Durable et fiable: le corps de la valve est en fonte en fonte ou en aluminium à haute résistance, et les composants d'étanchéité internes utilisent des matériaux résistants à l'huile et résistants à la température (tels que le caoutchouc de nitrile), capables de résister à la température élevée (généralement ≤ 100 ° C) et des fluctuations de pression du compresseur à long terme, avec une longue durée de vie.
Conception de faible résistance à l'écoulement: le noyau de la soupape et le chemin d'écoulement ont été optimisés, avec une faible résistance après l'ouverture, réduisant la perte de pression et assurant l'efficacité d'échappement du compresseur.
