Fonctions de base et scénarios de travail
Protection de soulagement de la pression: Lorsque le compresseur d'air s'arrête, dépressurise ou subit une surpression, le composant active automatiquement et libère rapidement la pression résiduelle dans l'unité principale, le séparateur d'huile ou le pipeline (généralement réduit à moins de 1 à 2 bar), en évitant le risque de personnel en contact avec des composants à haute pression pendant la maintenance.
Déchargement auxiliaire: Pendant le processus de déchargement, il fonctionne en conjonction avec la vanne d'admission, réduisant la charge sur l'unité principale, abaissant la consommation d'énergie et prolongeant la durée de vie du moteur.
Scénarios applicables: Convient pour les compresseurs d'air à vis de petite et moyenne taille (puissance allant de 15 à 160 kW), couramment trouvé dans les systèmes de pipeline à l'entrée du réservoir d'air, la sortie du séparateur d'huile ou l'extrémité d'échappement de l'unité principale.
Composition des composants et caractéristiques structurelles

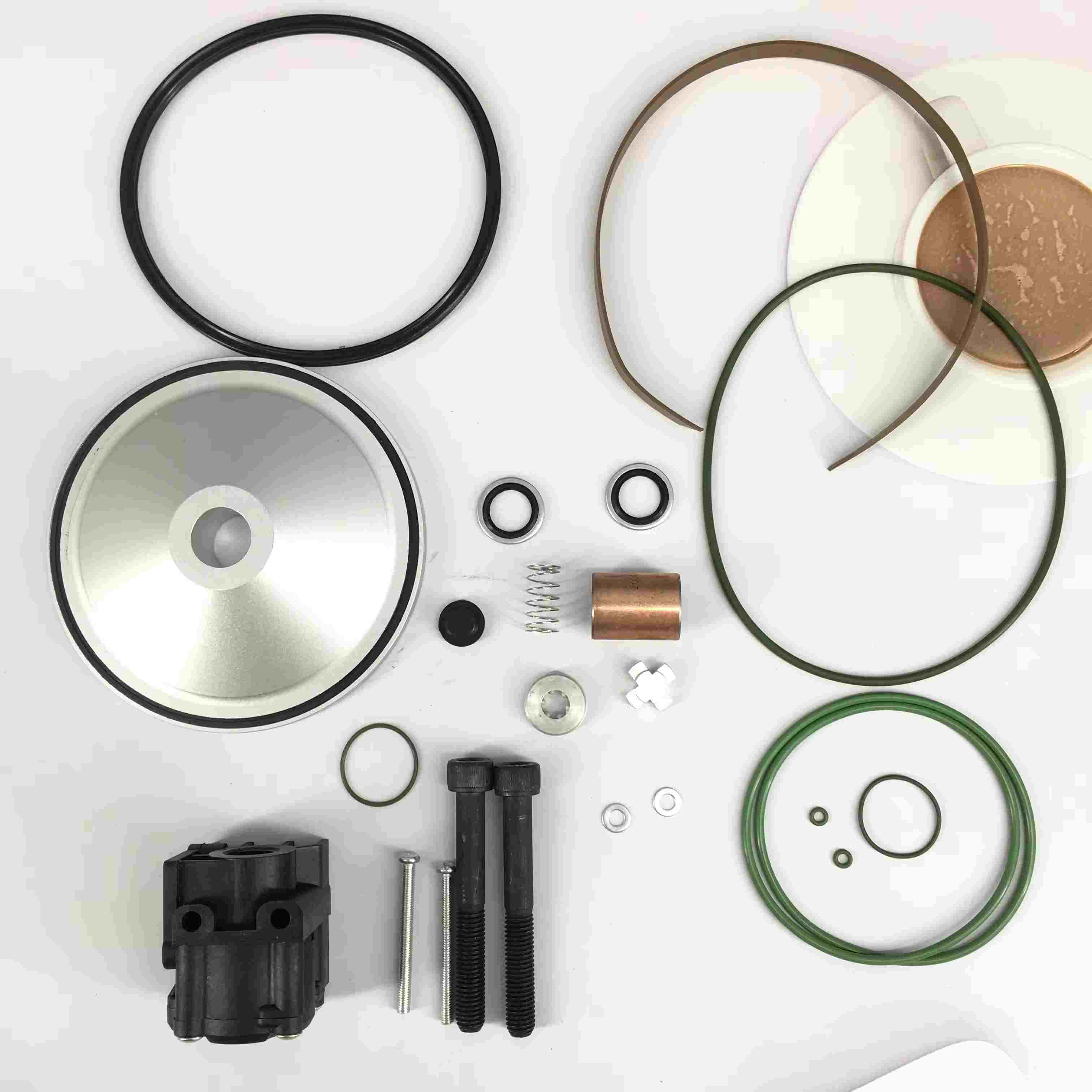

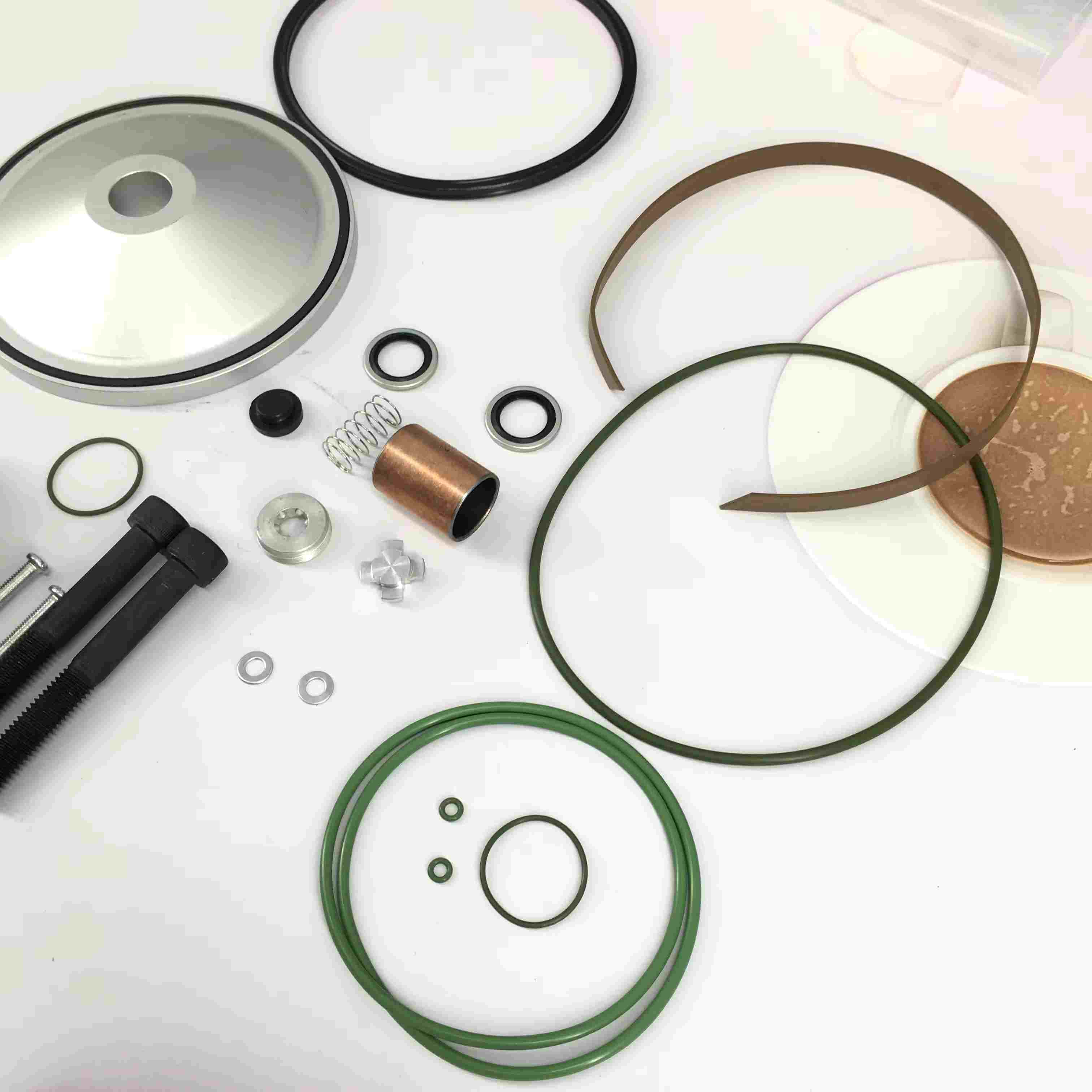

Composants principaux: incluent généralement le corps de soupape de décharge de pression, le noyau de la valve (type de piston ou type de diaphragme), réinitialiser le ressort, les joints (joint torique, siège de soupape), l'interface de commande (telle que l'interface de soupape électromagnétique) et les accessoires d'installation (boulons, gaskets). Principe de travail:
Pendant le fonctionnement normal, la force de ressort provoque la fermeture du noyau de la soupape, en maintenant la pression du système.
Lorsqu'un signal de contrôle (comme un signal de commande d'arrêt ou de capteur de pression) est reçu, la valve électromagnétique ou le mécanisme mécanique agit, provoquant l'ouverture du noyau de la valve et la libération de la pression.
Une fois la libération de pression terminée, le noyau de la soupape est réinitialisé et fermé sous l'action du ressort.
Caractéristiques matérielles:
Le corps de soupape est en fonte ou en alliage d'aluminium (conception légère), capable de résister à la pression du système (généralement ≤ 16 bar) et à la température (≤ 120 ℃).
Le noyau de la soupape et le ressort sont en acier inoxydable, résistants à la corrosion et garantissant un fonctionnement fiable.
L'élément d'étanchéité est en caoutchouc résistant à l'huile (comme le caoutchouc nitrile), adapté à l'huile de compresseur et aux environnements à haute température.
Caractéristiques de compatibilité des composants compatibles:
Compatibilité multimarque: conçue sur la base des dimensions d'installation de la soupape de décharge standard des compresseurs de vis traditionnels (tels que les filetages d'interface G1 / 2 "et G3 / 4"), des méthodes de contrôle (pneumatique ou électrique), et peut être remplacé directement par des composants d'usine d'origine sans modifier la tuyauterie.
Paramètre Correspondance: la pression d'ouverture (généralement 0,5 à 2 barres réglable) et le débit de décharge de pression sont proches de celles de la vanne d'usine d'origine, garantissant la vitesse de relief de pression et la compatibilité du système, évitant le relief de pression lent qui provoque des retards d'arrêt ou un soulagement rapide de la pression qui déclenche les vibrations du pipeline.
Économie et praticité: le prix est inférieur à celui des composants d'usine d'origine, et certaines marques offrent des modèles universels, réduisant les coûts d'inventaire des pièces de rechange, adaptés à l'entretien quotidien des petites entreprises de réparation ou des utilisateurs d'équipement.
Précautions de sélection et d'installation:
Confirmation du paramètre:
Faites correspondre la pression de travail du compresseur d'air (tel que 10 bars, modèles de 13 barres), les spécifications de l'interface (type de filetage et taille) et la méthode de contrôle (telles que le contrôle de la valve électromagnétique 24 V ou le contrôle pneumatique).
Confirmez le diamètre du pipeline de soulagement de la pression pour garantir que le débit des composants répond aux exigences de soulagement de la pression du système (évitant le temps de soulagement de la pression à long terme en raison d'un débit insuffisant).
Spécifications d'installation:
Installez en fonction de l'indication de la flèche sur le corps de la vanne, en assurant la bonne direction de libération de pression.
Nettoyez l'interface du tuyau, inspectez la surface d'étanchéité et remplacez le nouvel élément d'étanchéité (pour éviter les fuites causées par les anciens joints).
Le circuit de commande (tel que le câblage de la valve électromagnétique) doit être correctement connecté pour garantir que le signal déclenche normalement l'action de soulagement de la pression.
Débogage et test:
Après l'installation, déclenchez manuellement la fonction de soulagement de la pression pour vérifier si l'ouverture est lisse, le joint est fiable (pas de fuite continue).
Testez le temps de soulagement de la pression (généralement 3 à 10 secondes, ajusté en fonction du volume du système), en garantissant qu'il répond aux exigences de sécurité de l'équipement.
