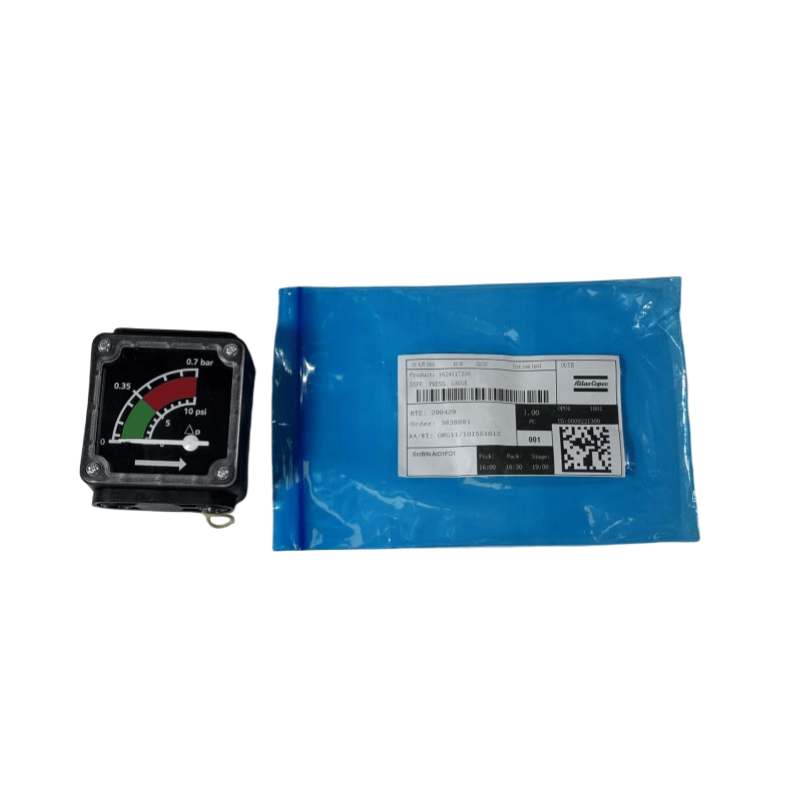

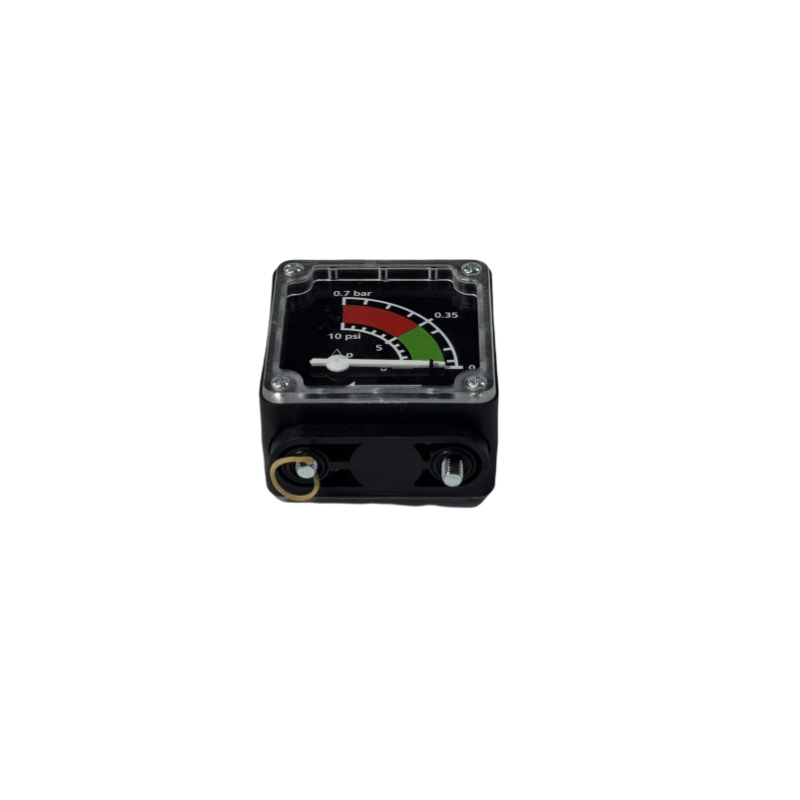

I. Structure de base et principe de travail des manches de pression du compresseur d'air de l'atlas Copco
Les principaux composants d'un manomètre du compresseur d'air comprennent l'élément élastique (pour la pression de détection), le mécanisme de transmission (pour amplifier la déformation) et le dispositif d'indication (pour afficher des lectures):
Élément élastique: Le type le plus courant est le tube à ressort (un tube métallique creux plié en une forme C). Lorsque de l'air comprimé est introduit dans le tube, le tube à ressort subit une déformation élastique en raison de la pression interne, qui est ensuite transmise par une bielle à la bielle au mécanisme de transmission.
Mécanisme de transmission: composé de vitesses, de leviers, etc., il amplifie la minuscule déformation de l'élément élastique et entraîne le pointeur pour tourner.

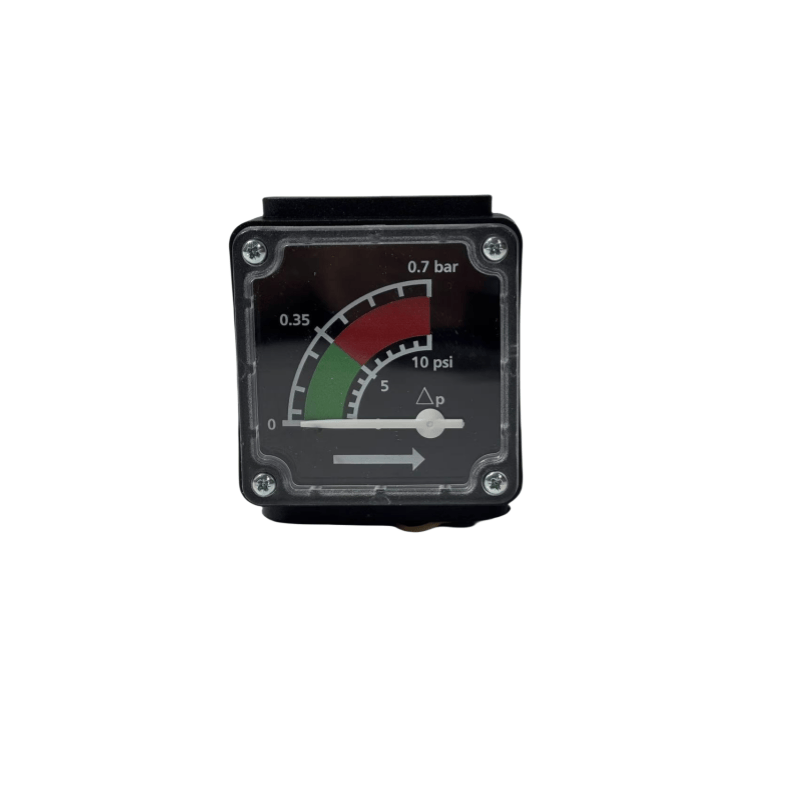

Dispositif d'indication: L'échelle de cadran et le pointeur fonctionnent ensemble pour afficher directement la valeur de pression (les unités communes sont MPA, BAR ou PSI).
Ii Types communs et scénarios d'application de Atlas Copco Air Compressor Pressure Pressure
Sur la base du principe et de la structure de mesure, les compresseurs d'air utilisent couramment les manomètres des types suivants:
Manomètre de type pointeur ordinaire
Caractéristiques: Structure simple, faible coût, lecture intuitive, adaptée à la plupart des systèmes de compresseur d'air (tels que les réservoirs de stockage d'air, la surveillance de la pression du pipeline principal).
Grade de précision: généralement 1,6 grade (erreur admissible ± 1,6%), satisfaisant aux exigences industrielles générales; Pour les applications précises, la note 1.0 peut être sélectionnée.
Jauge de pression sismique
Structure: Le boîtier est rempli de glycérol ou d'huile de silicone pour tamponner l'impact des vibrations sur le pointeur et empêcher la gigue du pointeur et l'usure des composants internes.
Scénarios d'application: compresseurs d'air mobiles, compresseurs d'air de type piston (avec vibration significative) ou systèmes avec des fluctuations de pression fréquentes. Grand de pression de contact électrique
Fonction: En plus d'indiquer la pression, il peut émettre un signal électrique lorsque la pression dépasse la limite prédéfinie (limites supérieures et inférieures) et 联动 contrôler le démarrage et l'arrêt du compresseur d'air ou déclenchent une alarme (comme l'arrêt de la machine pour la protection lorsque la pression dépasse la limite supérieure).
Application: Contrôle automatique des systèmes de compresseur d'air ， réalisant la régulation automatique de la pression.
Jauge de pression numérique
Caractéristiques: pression mesurée par capteur électronique ， affiché sous forme numérique sur l'écran LCD ， haute précision (souvent supérieure à 0,5) ， peut être équipée de fonctions d'enregistrement de données et de communication (telles que l'interface RS485).
Applicable: Systèmes ou situations de compresseur d'air intelligent nécessitant un contrôle de pression précis (comme les laboratoires, la fabrication de précision).
Iii. Paramètres de base et conseils de sélection pour ATLAS Copco Air Compressor Pressure Pressure Mesure Gamme
Il est nécessaire de couvrir la pression de travail réelle du compresseur d'air (généralement 0 ~ 1,6 MPa, 0 ~ 2,5 MPa), et lors de la sélection de la plage, suivez le principe selon lequel "la pression de travail doit être comprise entre 1/3 et 2/3 de la plage" (par exemple, si la pression de travail est de 0,7 MPA, une plage de 0 ~ 1,6 MPa peut être sélectionnée), pour éviter le dédoute niveau de précision
Pour les conditions de travail ordinaires, une note de 1,6 est suffisante; Pour la mesure ou le contrôle précis, une qualité 0,4 ou 0,25 (avec des erreurs encore plus petites) est nécessaire. Spécification d'interface
Les interfaces filetées sont généralement M14 × 1,5, G1 / 4, NPT1 / 4, etc., et doivent correspondre à l'interface du pipeline du compresseur d'air. L'installation peut être effectuée via la conversion de l'adaptateur.
Adaptabilité environnementale
Température: -40 ~ 70 ℃ (type standard), pour des environnements à haute température, sélectionnez des modèles résistants à haute température (tels que les jauges résistantes aux chocs remplies de silicone).
Compatibilité des milieux: lorsque l'air comprimé contient de la brume à l'huile, assurez-vous que les composants internes de la jauge sont résistants à l'huile; Pour les compresseurs d'air sans huile, choisissez un matériau en acier inoxydable (pour la résistance à la corrosion).
Spécifications d'installation et d'utilisation pour ATLAS Copco Air Compressor Pressure Pressure Installation Emplacement
Il doit être installé dans une position facilement observable et sans vibration (comme le haut du réservoir de stockage d'air, le pipeline de sortie du compresseur d'air), en évitant la lumière directe du soleil ou près des sources de chaleur (pour empêcher la température d'affecter la précision).
Installation horizontale ou verticale (selon la direction indiquée sur le cadran), avec un angle d'inclinaison ne dépassant pas 30 °, sinon il entraînera des erreurs de lecture.
Exigences d'installation
Installez un tube de tampon (comme un tuyau de bobine ou une vanne d'arrêt): pour réduire l'impact de la pulsation de pression sur le noyau de jauge et prolonger sa durée de vie.
Gaz d'échappement avant utilisation initiale: lors de l'ouverture de la valve, fonctionnez lentement pour décharger l'eau du condensat ou des impuretés dans le pipeline pour éviter d'endommager les composants internes.
Étalonnage régulier
Selon les exigences de mesure, calibrez au moins une fois par an (en comparant avec un manomètre standard), si l'écart est excessif, il doit être réparé ou remplacé pour garantir des lectures précises (en particulier pour les jauges de pression dans les réservoirs de stockage liés à la sécurité).
