Caractéristiques matérielles et structurelles

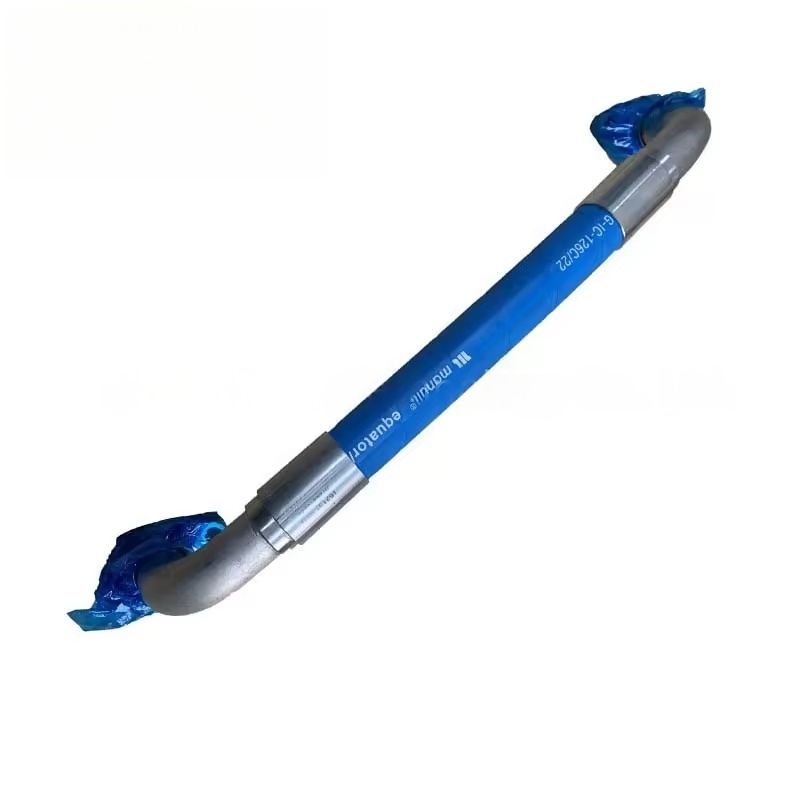

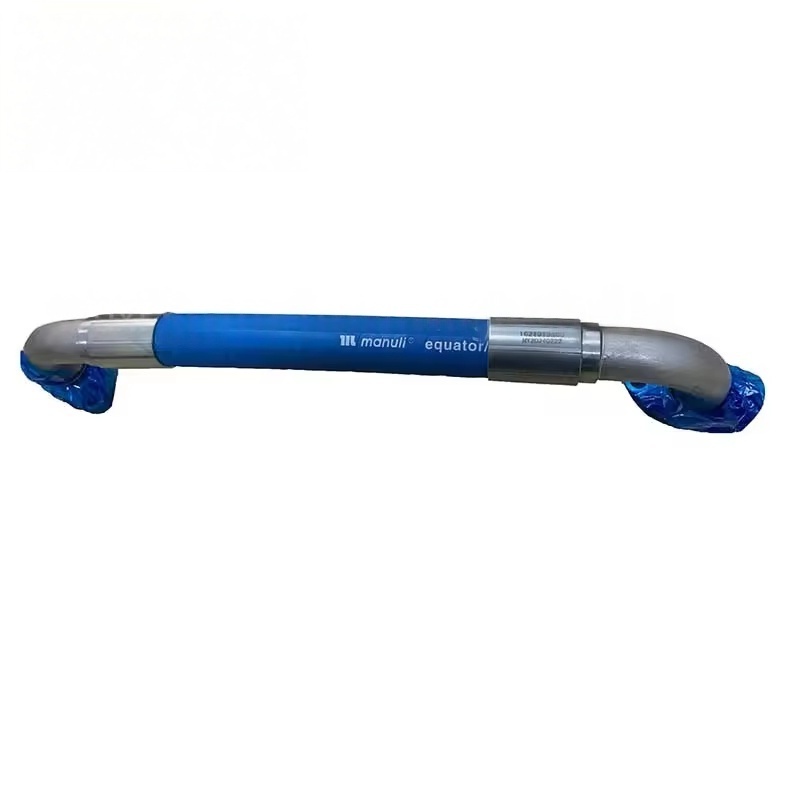

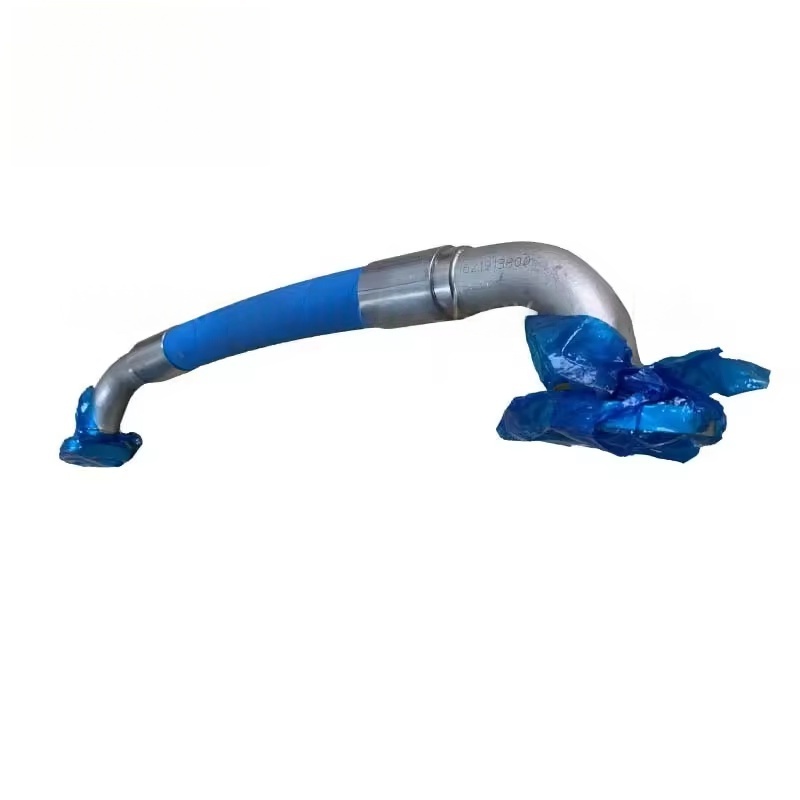

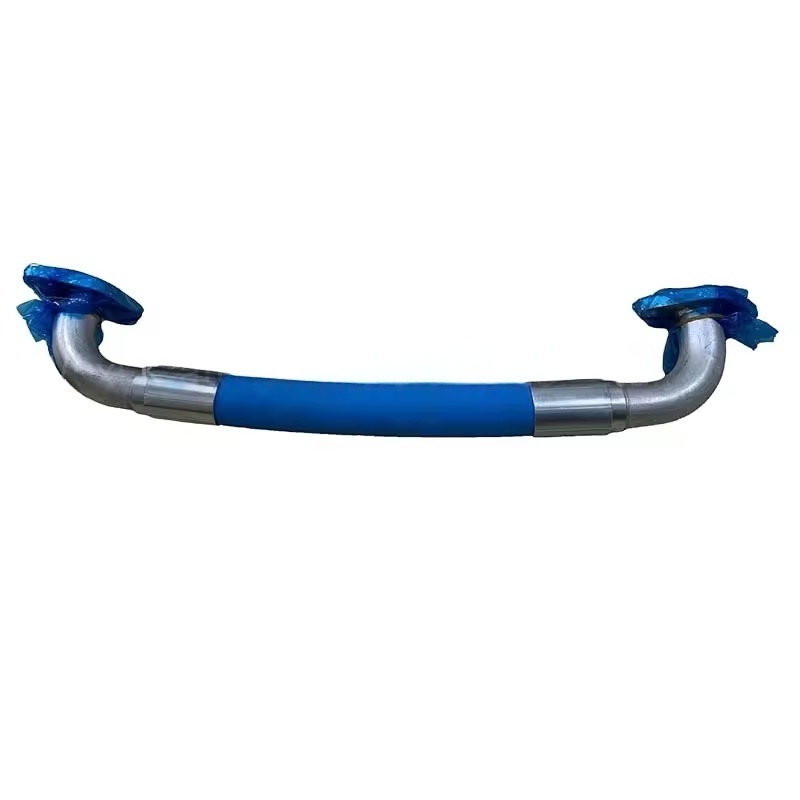

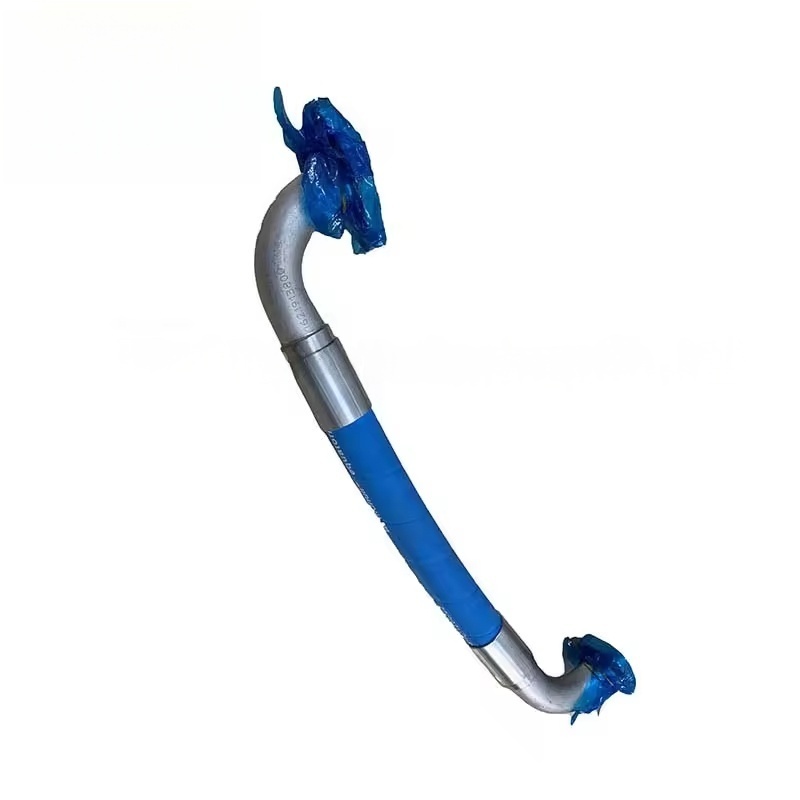

Le tuyau d'usine d'usine d'origine est composé d'un matériau composite résistant à la haute pression et au vieillissement. Les structures communes comprennent:
Couche intérieure: caoutchouc synthétique ou matériau PTFE qui résiste à la corrosion de l'huile et à l'air de compression, en assurant un moyen de transport pur et en empêchant le vieillissement et la fissuration;
Couche de renforcement: Fil en acier tissé à haute résistance ou fibre de fibre, améliorant la résistance à la pression du tuyau (généralement capable de résister à la pression de travail de 16 à 30 bar, avec une pression de rafale dépassant la pression nominale de plus de 4 fois);
Couche externe: Matière de caoutchouc ou de PVC résistant à l'usure et résistante aux intempéries, protégeant la couche intérieure et la couche de renforcement des frottements externes, des rayons ultraviolets ou de l'érosion chimique.
Dans le même temps, les extrémités du tuyau sont équipées de joints métalliques (tels que des accouplements rapides, des joints filetés), garantissant une connexion scellée avec l'interface de l'équipement.
Fonctions et scénarios d'application
Le tuyau AC est principalement utilisé dans les systèmes de machines à vis pour:
Composants de connexion qui ne peuvent pas être directement connectés en raison de la tuyauterie rigide (comme de la sortie du compresseur au réservoir de stockage, du filtre au séchoir, etc.);
Absorbant les vibrations du fonctionnement de l'équipement, réduisant l'usure ou le relâchement de la tuyauterie due à la résonance;
S'adapter aux limitations d'espace d'installation, faciliter la disposition de la tuyauterie et l'entretien et le démontage ultérieurs.
Différentes longueurs et diamètres des tuyaux peuvent répondre aux exigences de différents débits et distances d'installation.
Points clés pour la sélection du modèle
Lors du choix d'un modèle, les paramètres suivants doivent être axés sur:
Spécification de diamètre: Sélectionner en fonction du débit d'air comprimé, les diamètres intérieurs communs comprennent 10 mm, 16 mm, 25 mm (correspondant à 1/4 ", 3/8", 1 "en unités impériales), et il doit correspondre à la taille de l'interface des composants de connexion;
Pression de travail: doit répondre à la pression maximale du système (les machines à vis varient généralement de 10 à 16 bar), sélectionnez des tuyaux avec un niveau de résistance à la pression conformément au système;
Longueur et type de joint: Choisissez en fonction de la distance et du formulaire d'interface d'installation (telles que G1 / 4 fileté, type d'insertion rapide, bride, etc.), certains tuyaux ont des longueurs personnalisées;
Modèle du compresseur d'air: différentes séries (telles que GA, Zr, G, etc.) peuvent avoir des tuyaux de correspondance différents en raison de différentes conceptions de systèmes, fournissant un modèle (tel que GA45VSD) et un numéro de série d'usine pour une correspondance précise.
