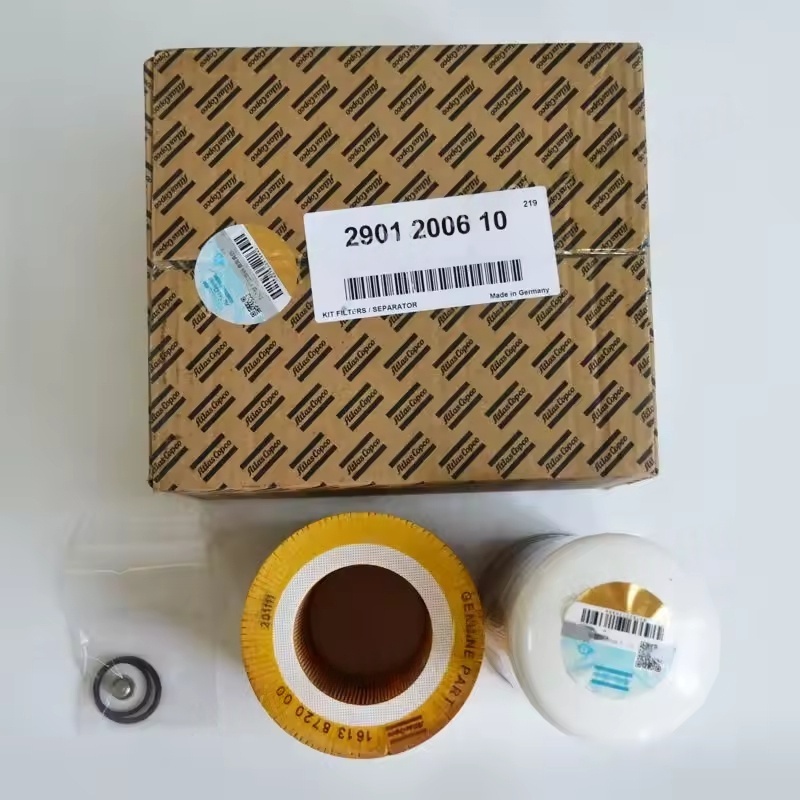

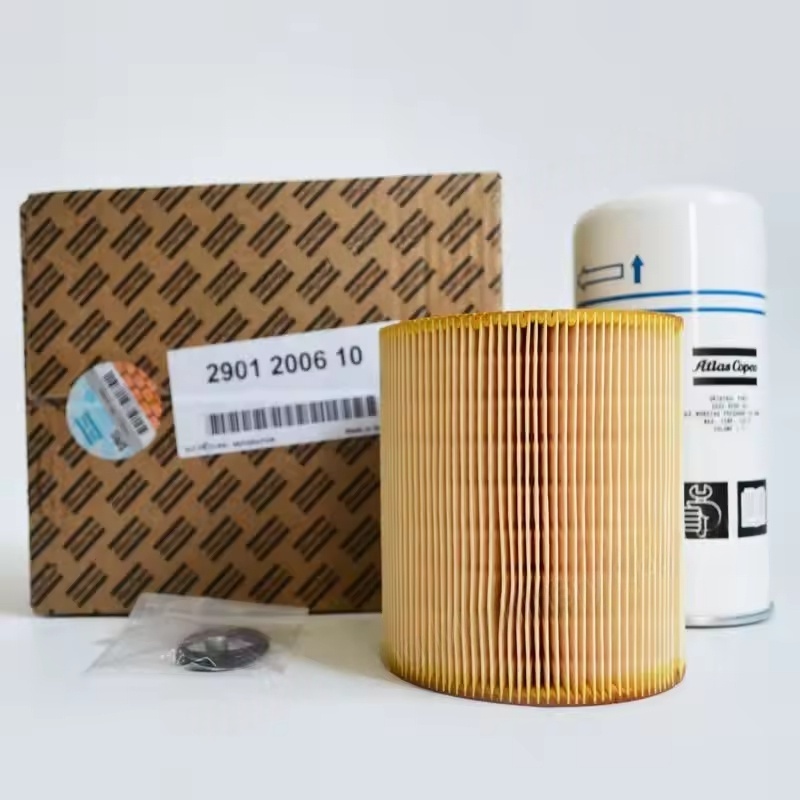

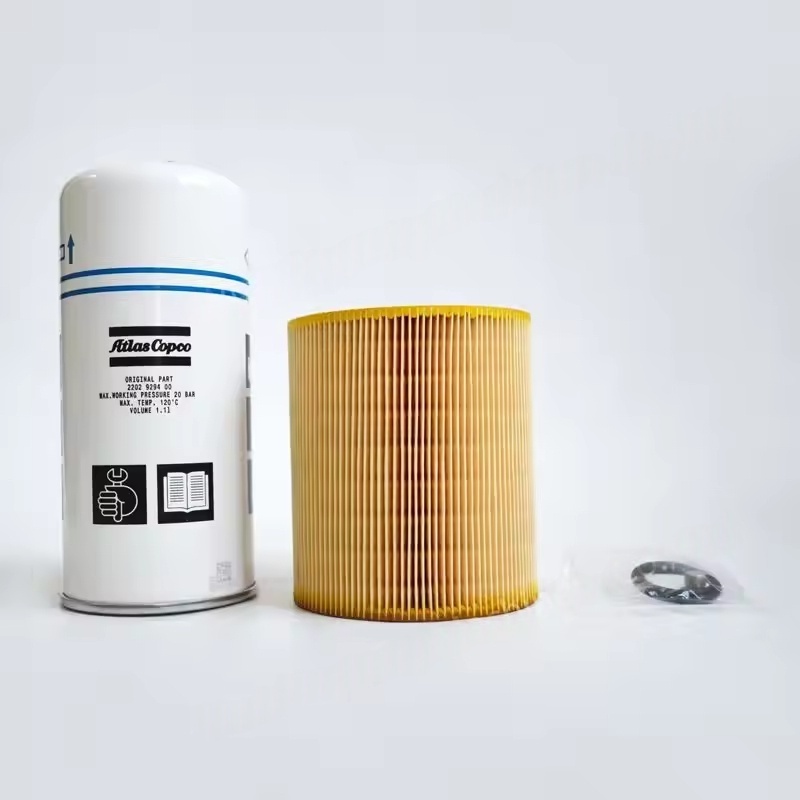

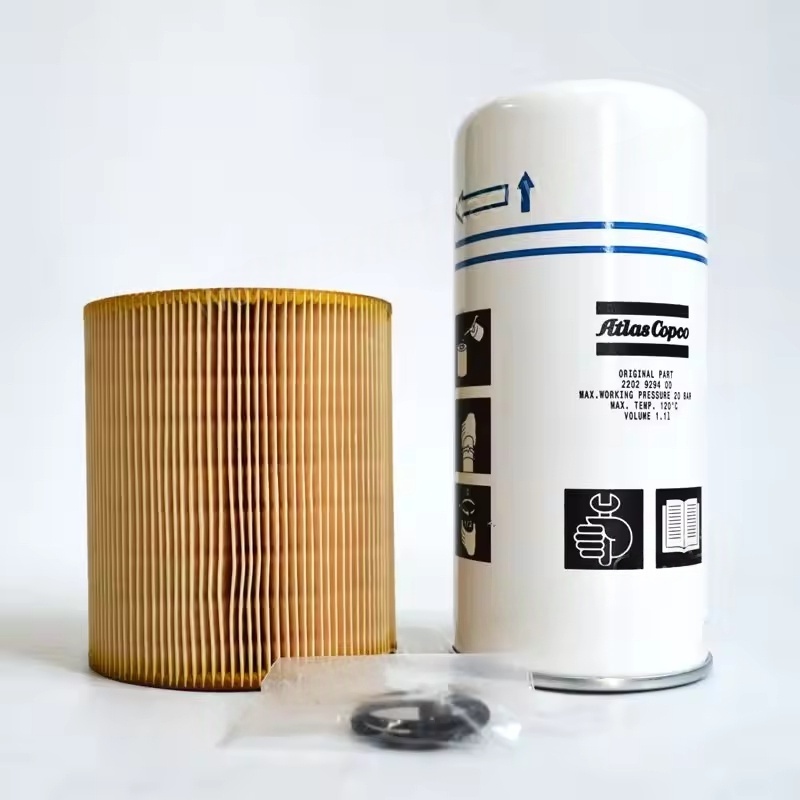

2901200610 Filtre à huile Atlas Copco Air Compressor Kit Filtre séparateur 1625426100 ORIGINAL

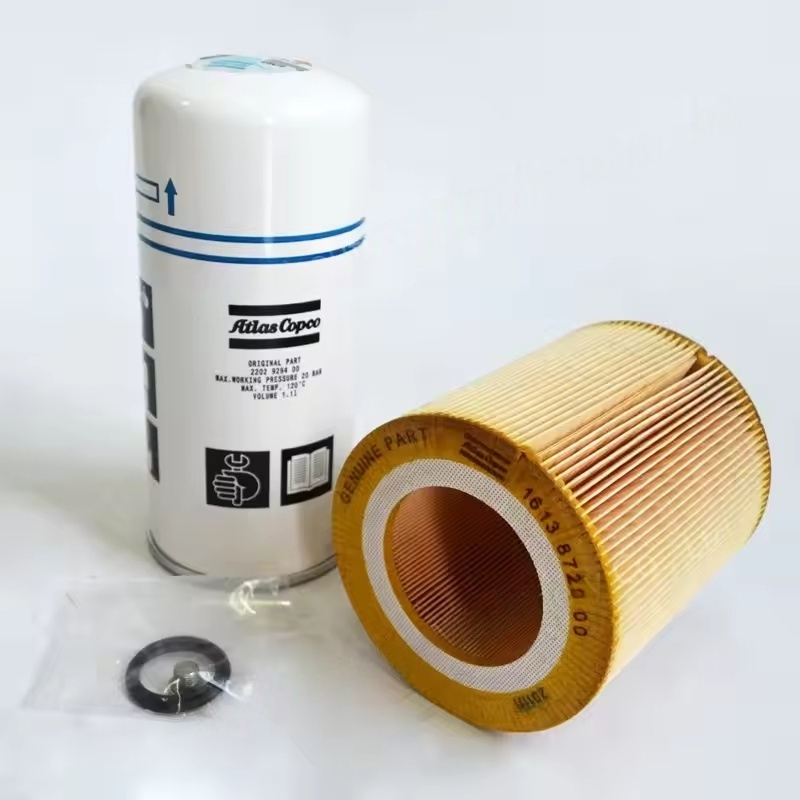

I. Composants du filtre à air Copco Atlas Copco

Les filtres à air sont utilisés pour éliminer la poussière, les particules, l'humidité et d'autres impuretés de l'air entrant, les empêchant d'entrer dans l'unité principale du compresseur d'air (comme la vis, le piston, etc.), d'éviter l'usure, le blocage ou la corrosion des pièces internes et la réduction de la charge de l'équipement de traitement ultérieur.

Composants principaux:

Boîtier de filtre (coquille extérieure)

Fabriqué en métal ou en plastique à haute résistance, il possède certaines propriétés de résistance à l'étanchéité et de la pression, protégeant l'élément de filtre interne et guidant le flux d'air en douceur. Habituellement, il a des interfaces d'entrée et de sortie, et certains sont équipés d'indicateurs de différence de pression (pour rappeler le remplacement des éléments de filtre).

Élément de filtre

Matériel: couramment fait de papier, de tissu non tissé, de fibre de verre ou de maille métallique, et différents matériaux ont des précisions de filtration différentes (généralement de plusieurs micromètres à plusieurs dizaines de micromètres).

Structure: principalement pliée ou cylindrique, augmentant la zone de filtration et prolongeant la durée de vie.

Fonction: Capturer des particules solides et une certaine humidité dans l'air par l'interception et l'adsorption, et l'efficacité de filtration affecte directement la qualité de l'admission d'air.

Parties de scellement

Tels que les anneaux d'étanchéité en caoutchouc, garantissant le joint entre le boîtier du filtre et l'élément de filtre, ainsi qu'entre le boîtier du filtre et la consommation d'air du compresseur d'air, empêchant l'air non filtré d'entrer directement dans le système.

Composants auxiliaires

Certains filtres sont équipés de couvercles de protection (pour empêcher l'eau de pluie et les débris d'entrer), les vannes de vidange (pour décharger l'eau condensée dans le boîtier du filtre), ou les interrupteurs de pression différentiels (pour déclencher une alarme lorsque l'élément de filtre est obstrué).

Ii Composants du filtre à huile Atlas Copco (avec séparateur de gaz d'huile comme noyau)

Lorsque le compresseur d'air fonctionne, lubrifier l'huile se mélange avec de l'air comprimé (en particulier pour les compresseurs d'air injectés à l'huile). La fonction centrale du composant du filtre à huile consiste à séparer l'huile de l'air comprimé, en garantissant que l'air comprimé déchargé a une teneur en huile qui répond à la norme (généralement ≤ 3 ppm), et en même temps récupérer l'huile lubrifiante pour le recyclage.

Composants principaux:

Réservoir de séparation de gaz d'huile

Le récipient de pression métallique, après le mélange d'air comprimé et de l'huile de lubrification entre dans le réservoir, il est initialement séparé par l'expansion du volume, la force centrifuge, etc. (séparation grossière) et les plus grandes gouttelettes d'huile tombent au fond en raison de la gravité.

Élément de filtre de séparation des gaz d'huile

Matériel: Matière de filtre composite multicouche (comme les fibres de verre, les fibres de polyester, etc.), avec des propriétés hydrophobes, capables d'adsorber de minuscules gouttelettes d'huile.

Fonction: effectuant une filtration fine sur l'air comprimé séparé, par des principes de diffusion et d'interception, condensant les gouttelettes d'huile de taille micrométrique dans des gouttelettes d'huile plus grandes et les retournant dans le réservoir d'huile.

Indicateurs de performance: efficacité de séparation (affectant directement la qualité de l'air comprimé), capacité de maintien de la poussière (déterminant la durée de vie), différence de pression (augmentant lorsque l'élément filtrant est obstrué, nécessitant un remplacement en temps opportun).

Système de retour d'huile

RETOUR DE RETOUR: guide l'huile de lubrification séparée du bas du réservoir de séparation vers l'unité principale du compresseur d'air (comme la chambre de compression des vis), en réduisant la consommation de carburant.

Rendre le clapet anti-retour d'huile: empêcher le retour de l'huile de lubrification lorsque le compresseur s'arrête, en évitant la pulvérisation d'huile pendant la prochaine startup.

Composants de sécurité et de surveillance

Vanne de sécurité: libère automatiquement la pression lorsque la pression dans le réservoir de séparation dépasse la limite, protégeant l'équipement.

Miroir / capteur du niveau d'huile: surveillance du niveau d'huile dans le réservoir d'huile pour assurer l'approvisionnement normal du système de lubrification en huile.
