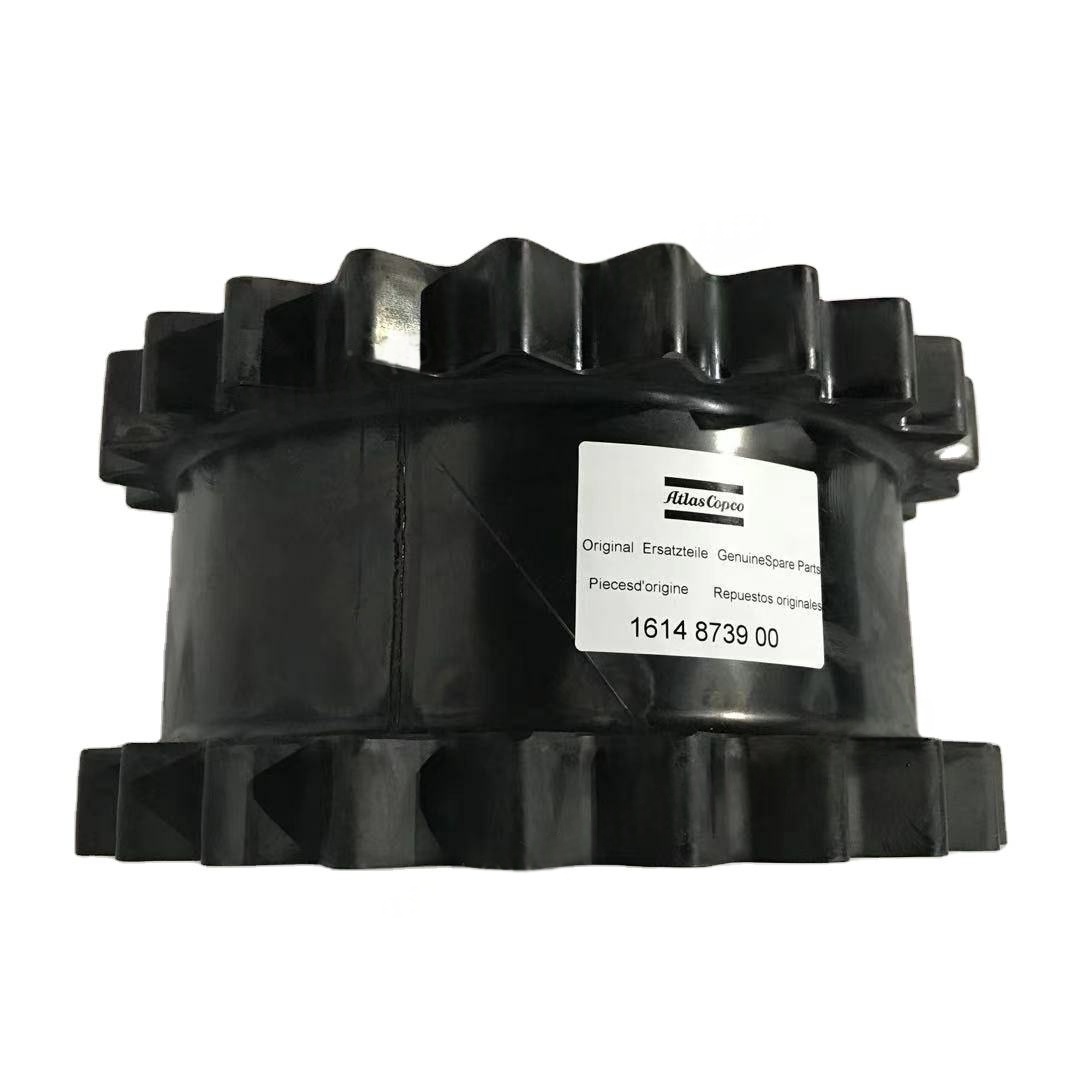

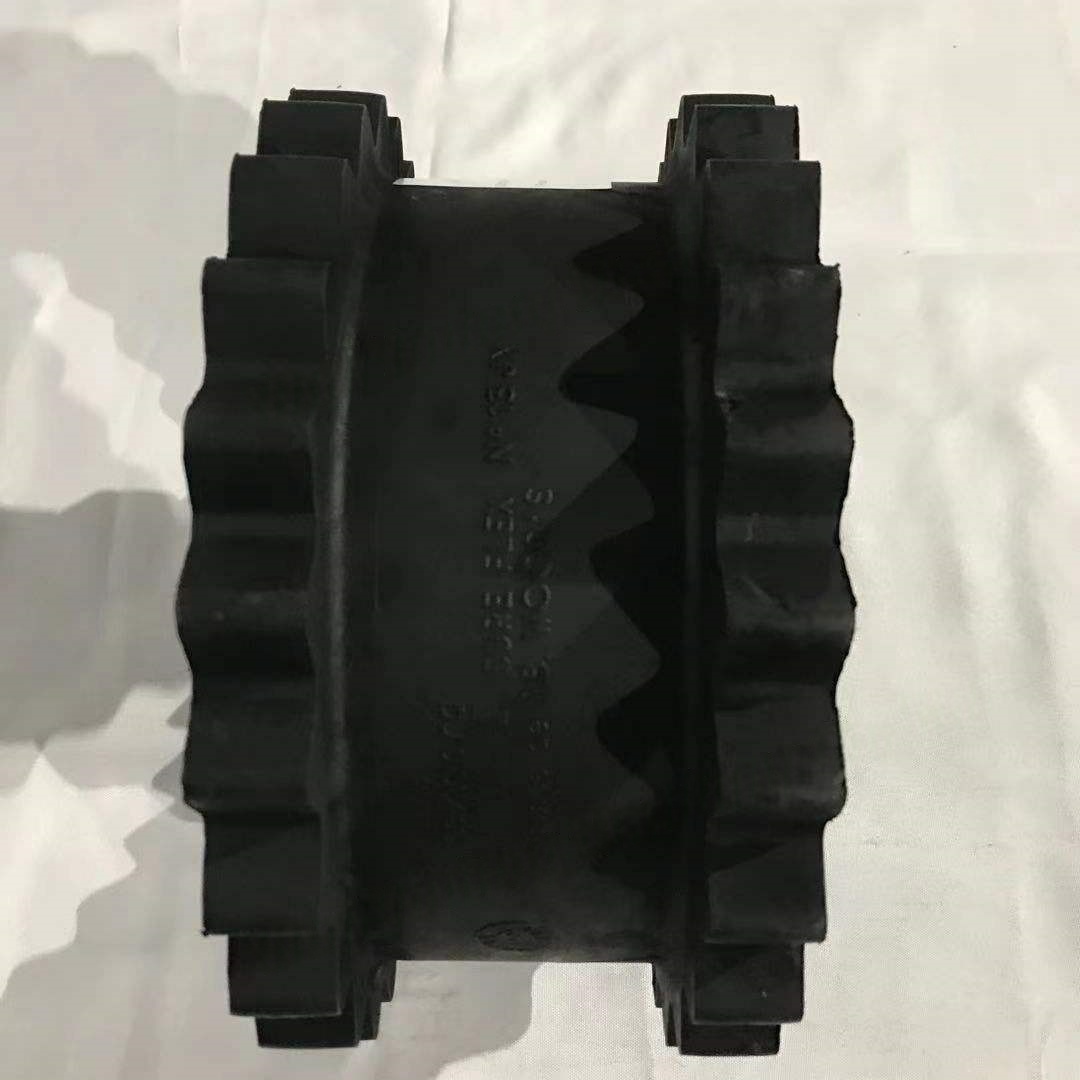

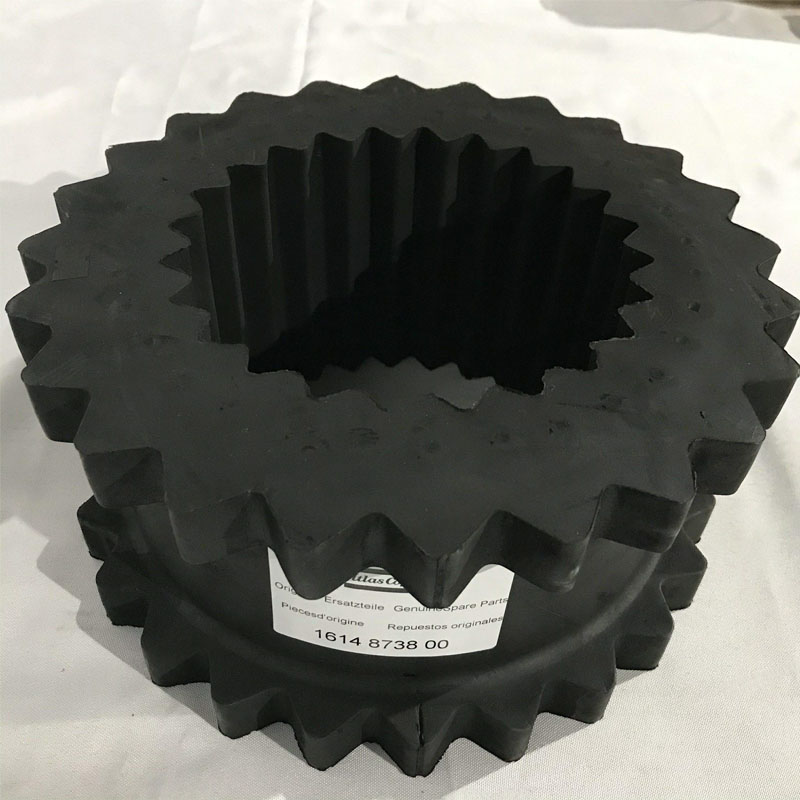

1614873900 Kit d'élément de couplage Flex Gear Flex pour Atlas Copco

Pourquoi le couplage flexible de l'engrenage du compresseur d'air se décompose-t-il?

1. Usure de surface dentaire (la plus courante)

Symptôme: L'épaisseur des dents diminue, la rugosité de la surface des dents augmente et, dans les cas graves, l'usure en semblable se produit.

Raisons:

Lubrification insuffisante: quantité insuffisante de l'huile de lubrification ou huile vieillie, entraînant un contact direct et un frottement entre les surfaces dentaires.

Intrusion des impuretés: défaillance de l'étanchéité, de la poussière et des particules métalliques entre les dents, intensifiant l'usure abrasive.

Charge excessive: le couple réel dépasse la valeur nominale du couplage, provoquant une contrainte de contact excessive sur les surfaces dentaires.

Décalage dépassant la norme: le désalignement des deux arbres (axial / radial / angulaire) provoque une charge inégale sur les surfaces dentaires, conduisant à une usure locale intensifiée.

2. Adhésion de surface dentaire

Symptôme: Le métal à la surface dentaire fond et soude en raison de la température élevée, formant des rainures.

Raisons:

Charge élevée et lourde: la friction sur les surfaces dentaire génère de la chaleur à des vitesses de rotation élevées, provoquant la rupture du film d'huile.

Échec de la lubrification: viscosité insuffisante de l'huile lubrifiante ou mauvaise performance anti-adhésion.

Déliachance des matériaux: La différence de dureté entre les dents intérieure et externe est trop petite (la différence idéale est le HRC 5 - 10).

3. Fracture du boulon

Symptôme: Les boulons de connexion (en particulier les boulons de trou contre-jacent) éprouvent des fractures de fatigue.

Raisons:

Force pré-serviette insuffisante: défaut de resserrer en fonction du couple spécifié lors de l'installation, ce qui a fait l'objet de charges alternées.

L'échec de la manipulation du relâchement dans le temps: les vibrations de l'équipement entraînent un relâchement des boulons, intensifiant la concentration de contraintes.

Défaut de matériau: résistance insuffisante des boulons ou présence de fissures et d'autres défauts.

4. vieillissement et fuite des anneaux de scellage

Symptôme: fuites d'huile lubrifiantes, taches d'huile visibles à l'extérieur du couplage.

Raisons:

Température élevée: fonctionnement à long terme dans un environnement à haute température, les anneaux d'étanchéité en caoutchouc et durcissent.

Corrosion chimique: corrosion des anneaux d'étanchéité par des additifs pétroliers lubrifiants ou des milieux environnementaux (tels que les gaz acides).

Installation incorrecte: les anneaux d'étanchéité sont rayés ou déformés lors de l'installation.

5. Fissure de fatigue

Symptôme: Les fissures apparaissent sur la manche semi-couplage ou intermédiaire, généralement à la racine de la dent ou à la voie de clavier.

Raisons:

Start-arrêt fréquent: le démarrage fréquent de l'équipement génère des charges d'impact.

Résonance: La fréquence naturelle du couplage est proche de la fréquence des vibrations de l'équipement, provoquant une résonance.

Défaut de matériau: il y a des trous d'air, des inclusions de laits, etc. dans la coulée, devenant la source des fissures.

Ii Analyse de cas

Cas 1: Usure de surface dentaire excessive

CONTEXTE: Après un an de fonctionnement, l'épaisseur dentaire du couplage d'une plante chimique a augmenté de 20% (normal ≤ 10%).

Raisons:

Sélection incorrecte de l'huile de lubrification (qualité de viscosité trop faible), incapable de former un film pétrolier efficace.

Aucun dispositif d'élimination de la poussière installé à la consommation d'air, la poussière est entrée dans l'intérieur de couplage.

Cas 2: rupture de boulons provoquant une fermeture de la machine

CONTEXTE: Les boulons du couplage d'un compresseur d'air dans une certaine mine se sont cassés consécutivement 3 fois, entraînant une perte d'environ 50 000 yuans à chaque fois en raison de l'arrêt.

Raisons:

Pendant l'installation, une clé à couple n'a pas été utilisée et la force de pré-serviette était insuffisante (n'atteignant que 60% de la valeur spécifiée).

Les contrôles réguliers sur le relâchement des boulons n'ont pas été effectués, conduisant à une rupture de fatigue.

Cas 3: anneau d'étanchéité vieillissement et fuite d'huile

Contexte: Le couplage du compresseur d'air d'une certaine usine de teinture a été reconstitué avec de l'huile de lubrification chaque semaine, mais a toujours fréquemment déclenché des alarmes de pénurie d'huile.

Raison:

L'équipement fonctionne dans un environnement de 80 ℃ depuis longtemps, et l'anneau d'étanchéité en caoutchouc nitrile a vieilli et fissuré.

L'huile de lubrification contient des additifs de pression extrêmes, qui accélèrent la corrosion du caoutchouc.
