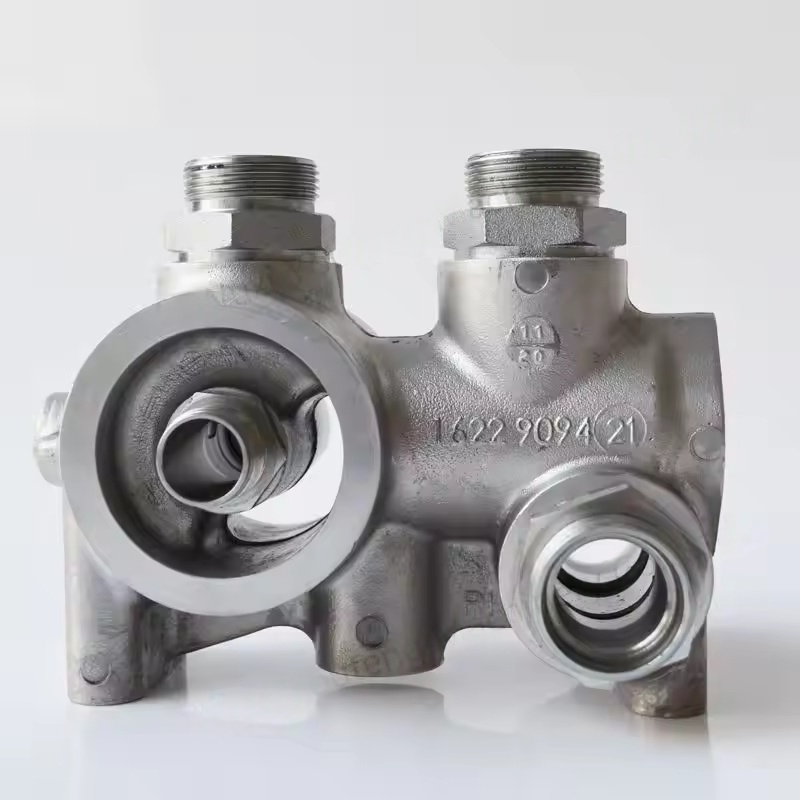

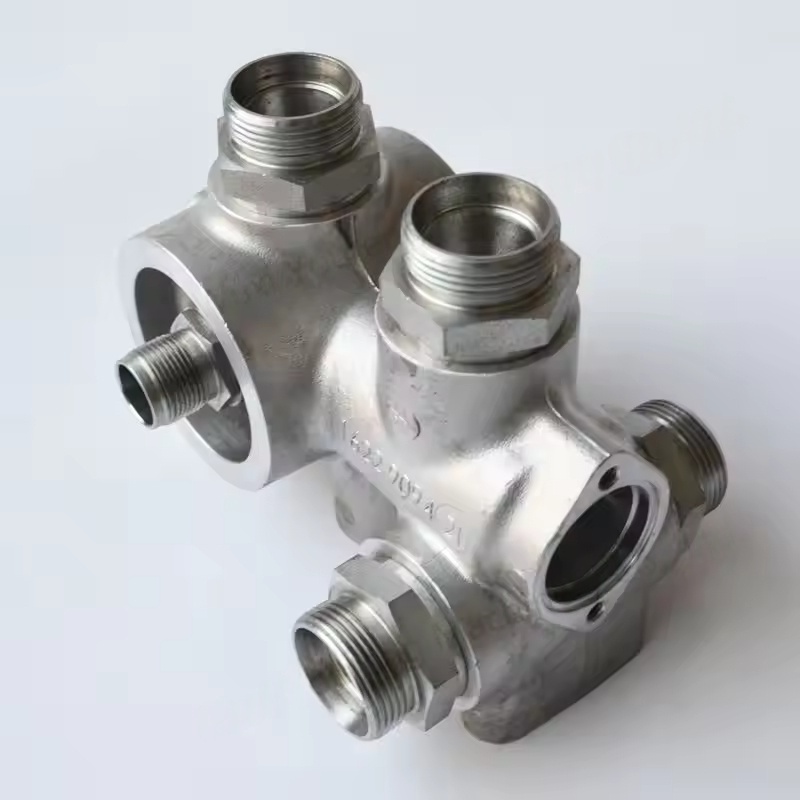

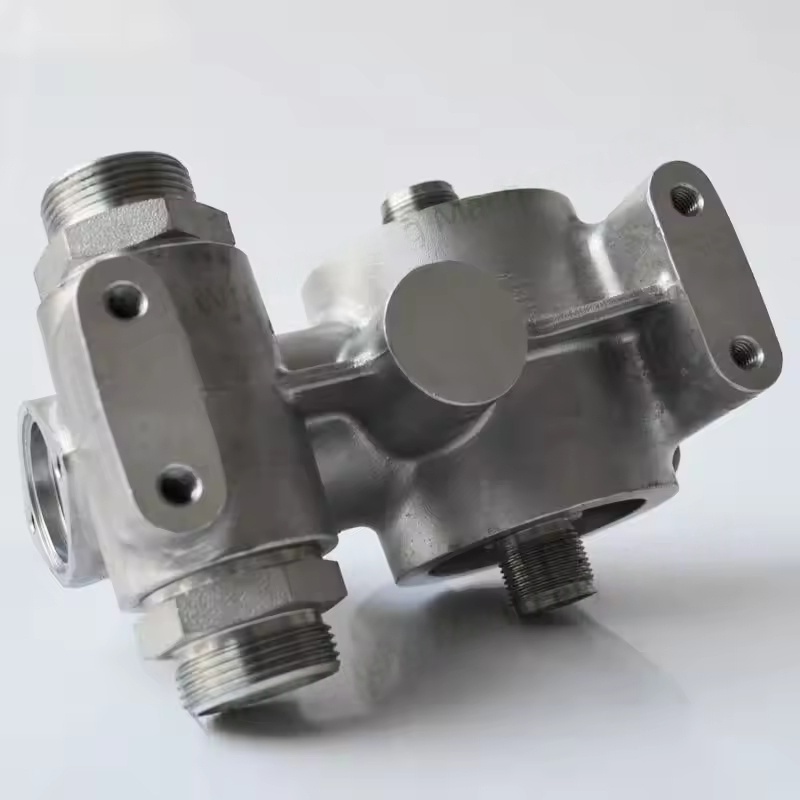

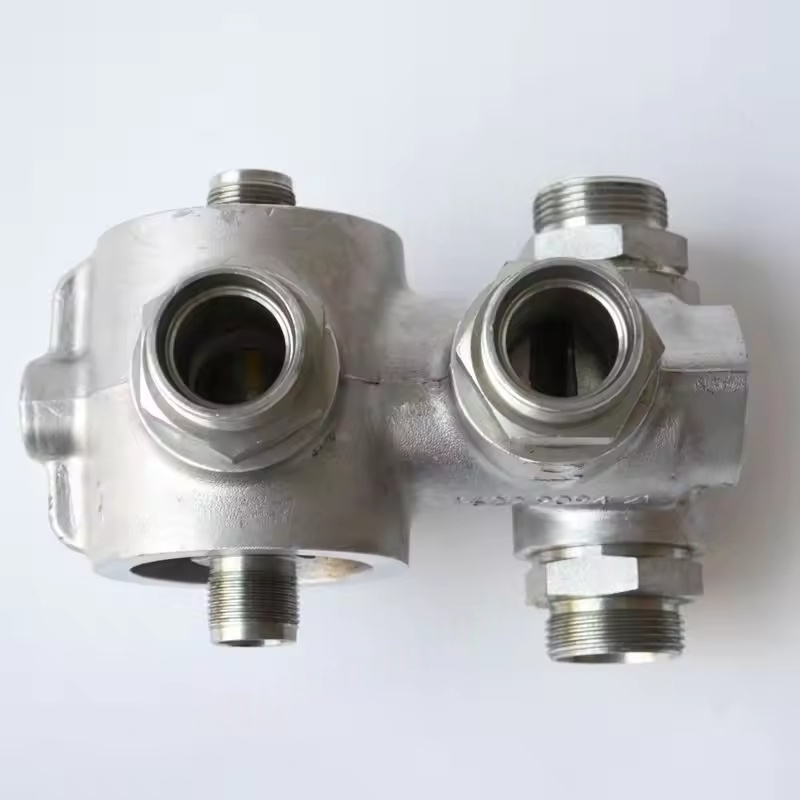

Les fonctions principales du boîtier du filtre à huile du compresseur ATLAS Copco
En tant que support de protection pour l'élément de filtre à huile, il fournit un espace d'installation stable pour l'élément de filtre, empêchant l'élément filtrant d'être endommagé en raison de fluctuations de la pression d'huile, des vibrations mécaniques, etc.
Il guide l'huile de lubrification pour passer à travers l'élément de filtre le long du chemin prédéfini, garantissant une filtration approfondie de l'huile tout en maintenant les performances d'étanchéité du système de filtration et en empêchant l'huile non filtrée d'entrer directement dans le circuit de lubrification.
Il résiste à la pression de travail du système, ayant généralement besoin de s'adapter à la plage de pression d'huile pendant le fonctionnement du compresseur (généralement 0,5 à 1,5 MPa, variant selon le modèle), garantissant la sécurité et la stabilité du processus de filtration.
Structure et matériaux
Conception structurelle: principalement une structure cylindrique ou en forme de réservoir, équipée de ports d'entrée et de sortie d'huile, de base de montage des éléments de filtre, de couverture d'étanchéité (ou de couverture finale), etc. Certains modèles ont des soupapes de décharge de pression ou des vannes de pontage. Lorsque l'élément filtrant est obstrué et que la différence de pression est trop grande, le chemin d'huile de dérivation peut être automatiquement ouvert pour empêcher la perte d'huile du système et protéger le compresseur.
Sélection des matériaux: utilise généralement des plastiques en fonte, en alliage en aluminium ou en aluminium (pour des modèles spécifiques à basse pression), avec la surface traitée pour une résistance à la corrosion (telle que l'électroples, la peinture), pour résister à l'immersion à long terme de l'huile lubrifiante et les changements de température dans le système (généralement -10 ° C à 100 ° C), prolongeant la durée de vie du service.

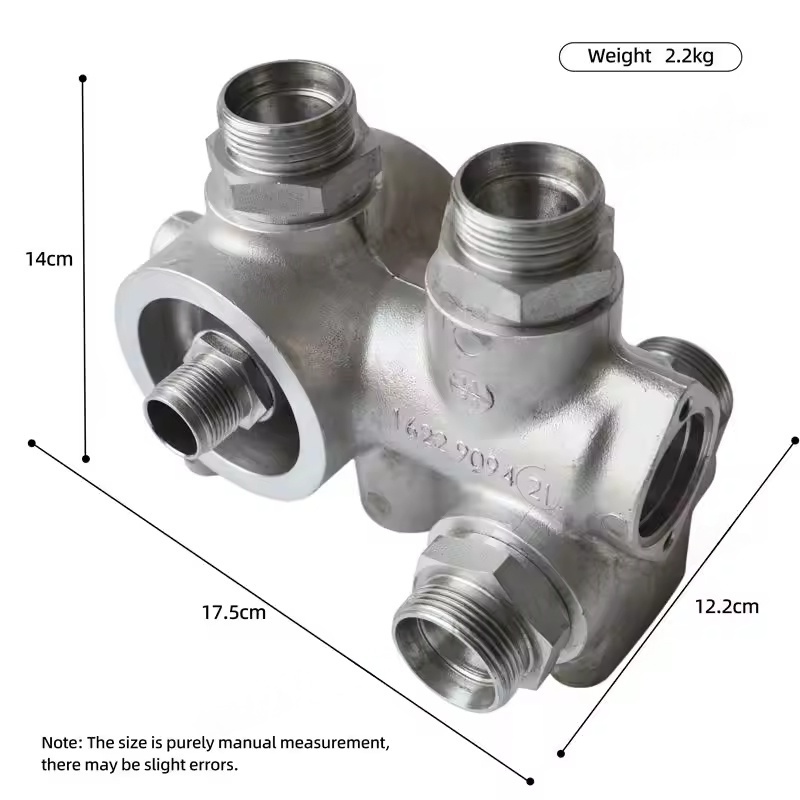

Compatibilité et spécifications
Correspond strictement aux modèles des diverses séries de compresseurs d'Atlas Copco (telles que GA, G, SF, etc.). Les boîtiers de filtre à huile de différents modèles ont des différences de taille, des spécifications d'interface (type de fil, diamètre du tuyau) et des méthodes d'installation, et les accessoires correspondants doivent être sélectionnés en fonction du modèle de compresseur spécifique.
Le boîtier d'origine conçu par l'usine est précisément adapté à la taille de l'élément de filtre pour garantir les performances d'étanchéité et éviter les fuites d'huile ou la défaillance du filtre en raison d'une mauvaise clairance.
