I. Fonctions de base et caractéristiques de travail d'Atlas Copco
Contrôle précis de la température

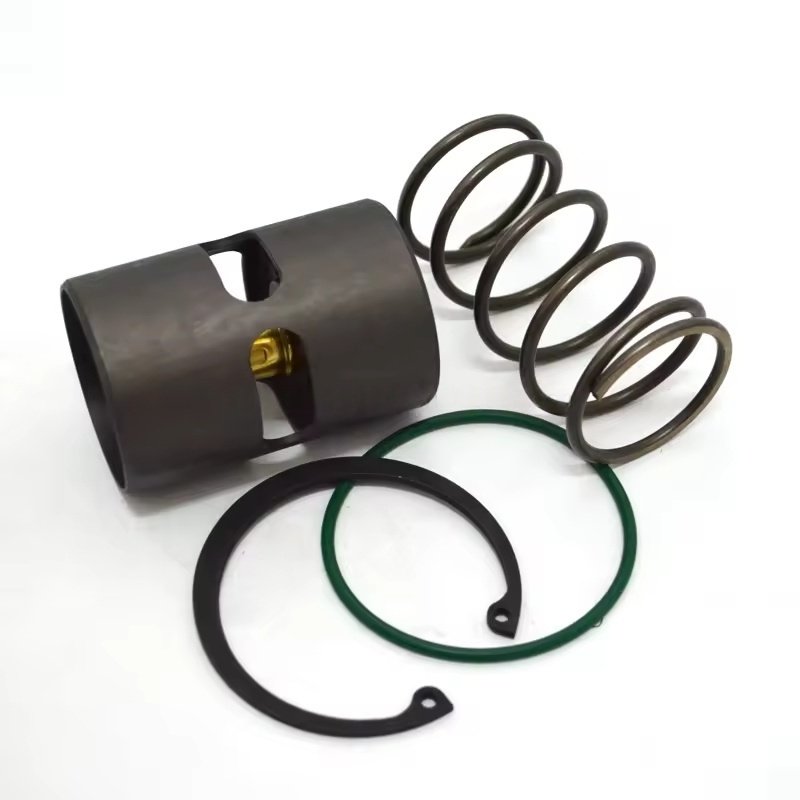

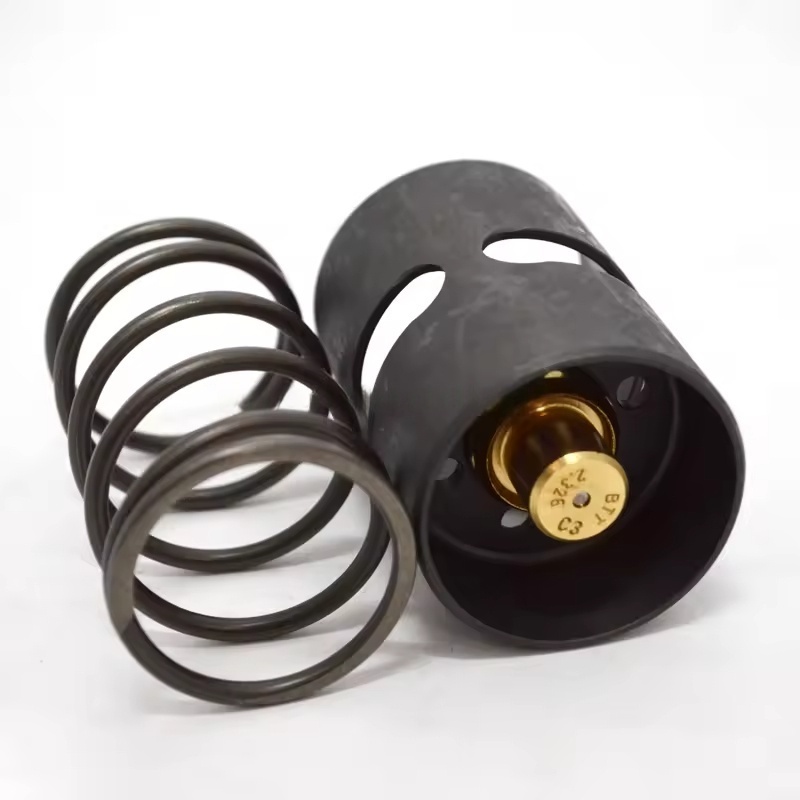

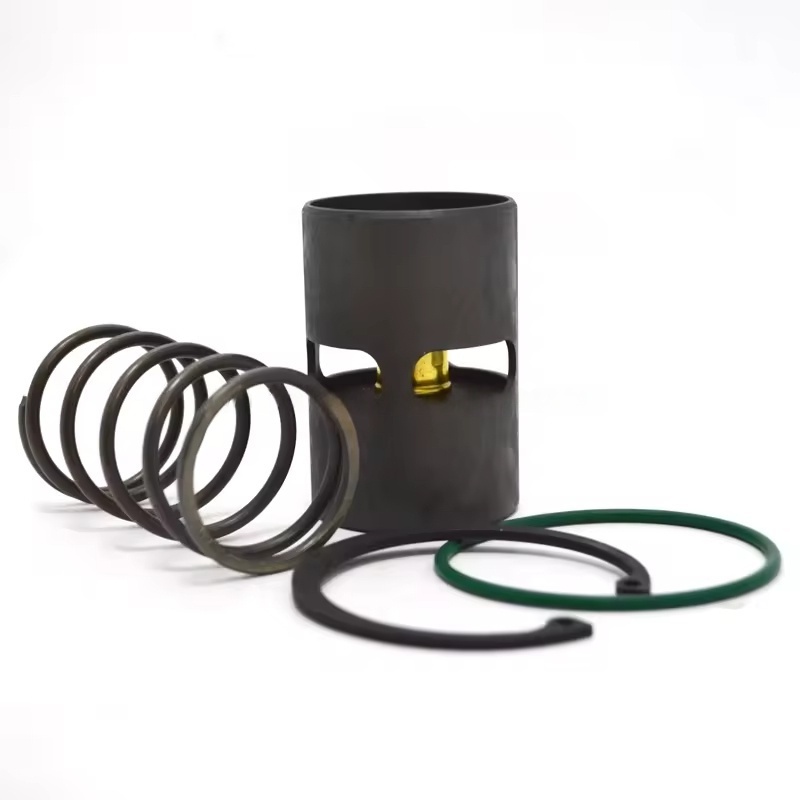

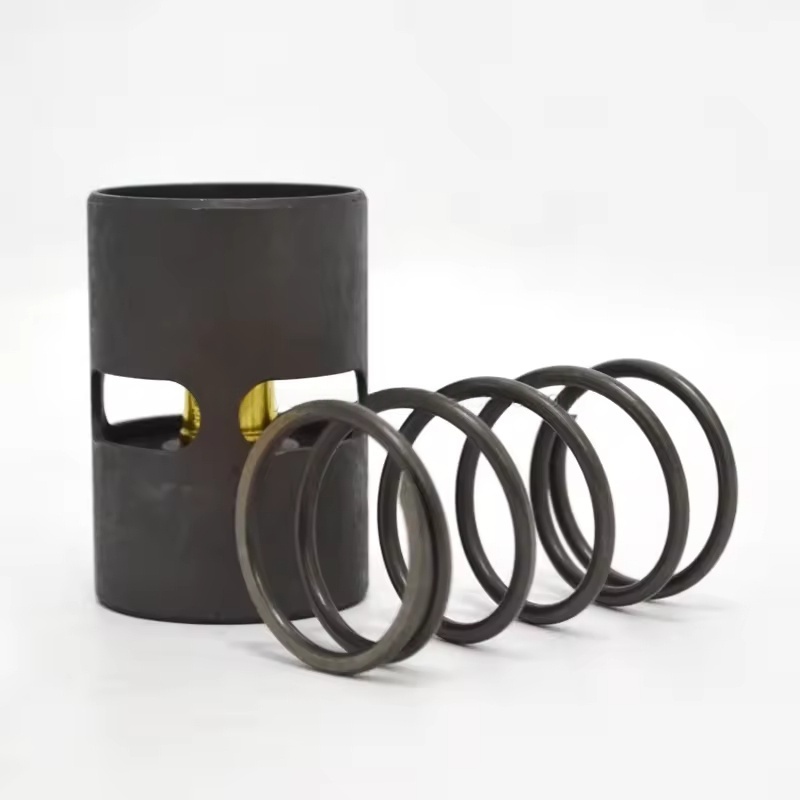

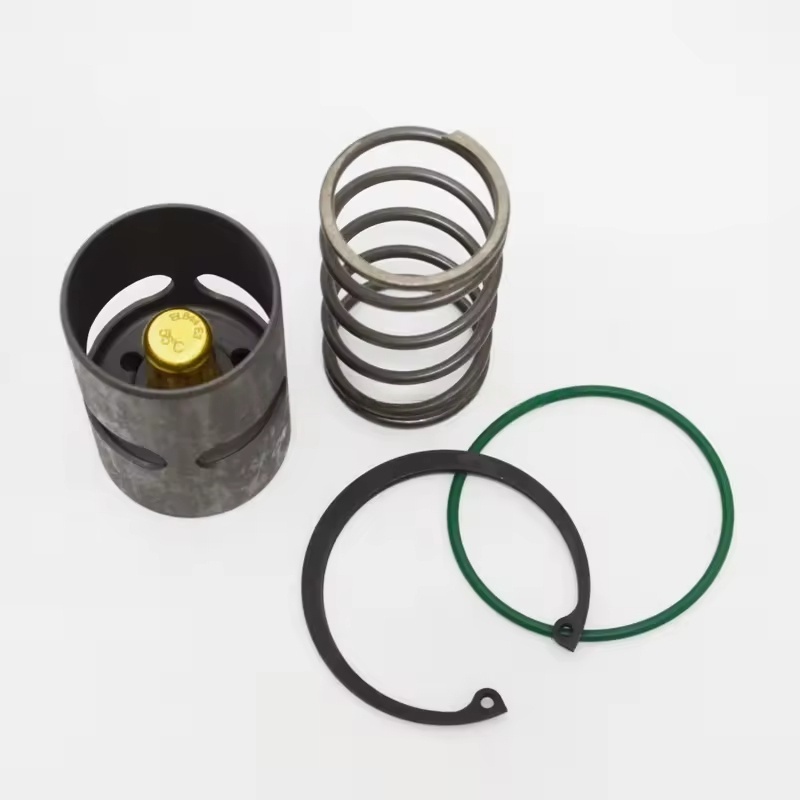

Cette valve utilise un capteur de température interne (comme un noyau de soupape de cire) pour surveiller la température du milieu (généralement de l'huile ou du liquide de refroidissement). Lorsque la température atteint 55 ℃, elle ouvre automatiquement le chemin de refroidissement; Lorsqu'il est inférieur à cette température, il ferme ou réduit le débit de refroidissement pour garantir que la température du système reste dans la plage d'environ 55 ℃.
Il convient aux scénarios sensibles à la température (tels que certaines conditions de fonctionnement à faible charge, aux exigences de gaz spéciaux ou aux systèmes de refroidissement auxiliaires), en évitant la détérioration de la qualité de l'huile ou la baisse de la qualité de l'air comprimé en raison de températures excessives. Mécanisme de protection
Par rapport aux soupapes de commande de température conventionnelles (généralement réglées à 70-95 ℃), la soupape de commande de température de 55 ℃ peut commencer à refroidir plus tôt et convient à des modèles spéciaux ou à des systèmes modifiés qui nécessitent un fonctionnement à basse température pour empêcher le vieillissement des composants en raison de la surchauffe locale.
Ii Scénarios d'application et correspondance du modèle
Modèles applicables: couramment observés dans les compresseurs d'air de petite et moyenne taille ou des modèles personnalisés spécifiques (tels que certains modèles de séries G et GA de série GA), ou utilisés dans les circuits de refroidissement auxiliaires des compresseurs d'air (tels que le pré-refroidissement de l'équipement post-traitement).

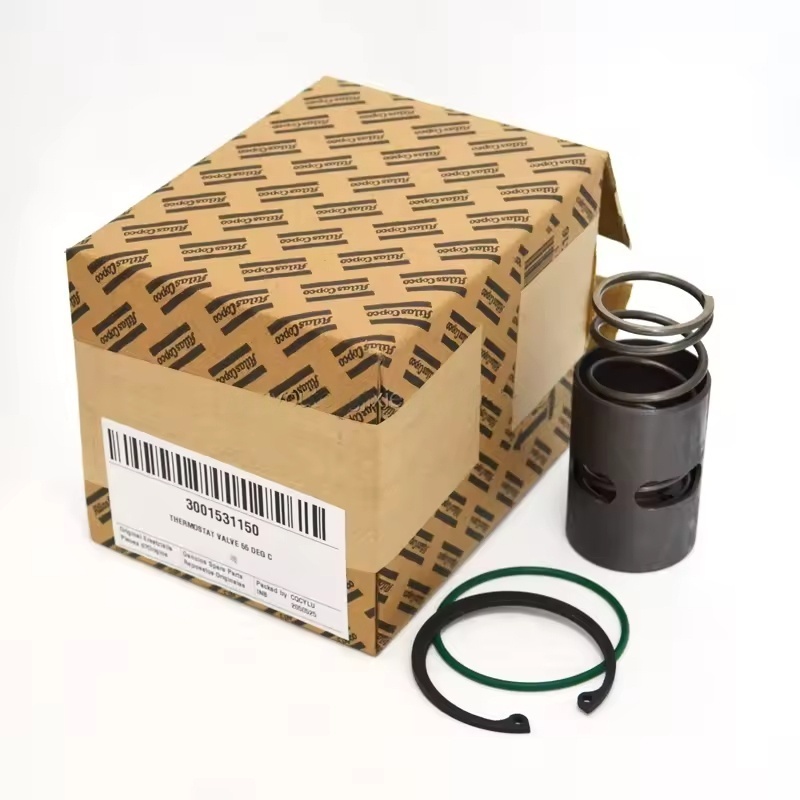

Identification du modèle: l'atlas d'origine Copco 55 ℃ La soupape de commande de température a des numéros de pièces de rechange spécifiques (tels que ceux de la série 3112, des détails spécifiques doivent être confirmés en fonction du modèle complet du compresseur d'air), et il est nécessaire de le distinguer des vannes de contrôle de réglage de la température conventionnelles.
Lors du remplacement, il est nécessaire de confirmer la taille de l'interface, la méthode d'installation et la direction d'écoulement moyen de la vanne pour assurer la compatibilité avec le système d'origine.
Iii. Défauts et dépannage communs
Valve coincée
Symptômes: Impossible d'ouvrir lorsque la température atteint 55 ℃ (entraînant une augmentation continue de la température) ou incapable de fermer lorsque la température est inférieure à 55 ℃ (refroidissement excessif).
Raisons: Accumulation d'huile et d'impuretés ou vieillissement de l'élément de détection de température. Nettoyez le noyau de la soupape après le démontage et réparez-le s'il est inefficace; Remplacez la vanne si nécessaire.
Déviation de la réponse à la température
La température d'ouverture réelle est trop loin de 55 ℃ (comme 60 ℃ pour ouvrir), ce qui peut indiquer la défaillance de l'élément de détection de température. Remplacer la valve.
Fuite
Dommage au corps de la valve ou aux composants d'étanchéité provoquant une fuite de moyenne, affectant l'efficacité de refroidissement. Remplacez les composants d'étanchéité ou la vanne entière.
Iv. Conseils de remplacement et de maintenance
Timing de remplacement
Lorsque la température du système s'écarte en continu de la plage de 55 ℃ et il est confirmé qu'il est un défaut de la soupape de commande de température;
Lorsque la valve a des fuites, coincées ou d'autres défauts non réglables;
Remplacez-le lorsque vous suivez le cycle de maintenance préventif recommandé du manuel de l'équipement (généralement synchronisé par des révisions majeures).
Précautions d'installation
Sélectionnez la soupape de commande de température 55 ℃ d'origine pour assurer la valeur de réglage de la température précise;
Nettoyez l'interface du tuyau avant l'installation, retirez les impuretés résiduelles;
Faites attention à la direction d'écoulement moyen (le corps de la vanne a généralement des marques de flèches), ne l'installez pas à l'envers;
Après le remplacement, démarrez l'équipement, surveillez les changements de température et confirmez que la vanne peut fonctionner normalement à environ 55 ℃. Entretien quotidien
Vérifiez régulièrement toutes les traces de fuite autour des vannes;
En conjonction avec le processus de remplacement de l'huile, nettoyez les passages d'huile près de la soupape de commande de température pour éliminer les impuretés et empêcher le collage.
