I. Paramètres de base et modèles applicables de l'assemblage de filtre à air C142
Identification du modèle: C142 (modèle de base de l'élément de filtre, le numéro de pièce complet peut être 1621735200, etc., se référer au manuel de l'équipement pour plus de détails).
Modèles applicables: principalement applicables aux compresseurs d'air de type vis de taille moyenne et de grande taille tels que GA90 (90 kW), GA110VSD (110 kW, modèle de fréquence variable), etc.
Précision de filtrage: généralement 1 à 5 μm, peut intercepter efficacement la poussière, les particules de sable et autres impuretés, avec une efficacité de filtrage de plus de 99,9% (selon les normes ISO).
Caractéristiques structurelles: adoption de la conception du papier filtre plissé, augmentant la zone de filtration, réduisant la résistance à l'apport et améliorant simultanément la capacité de maintien de la poussière (la capacité de maintien de la poussière est généralement d'environ 150-200g).
Ii Composition de l'ensemble de filtre à air

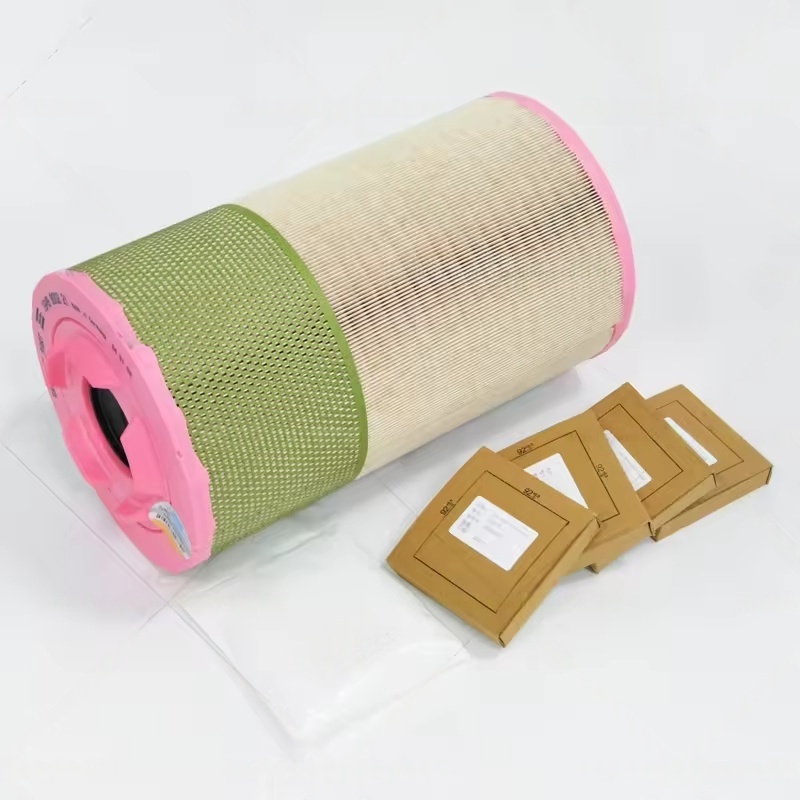

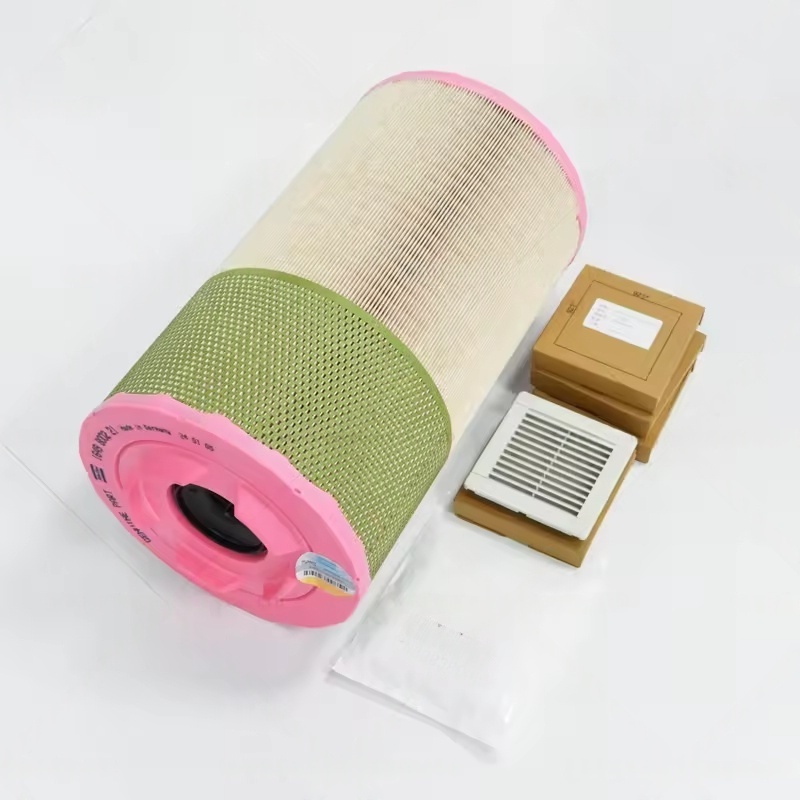

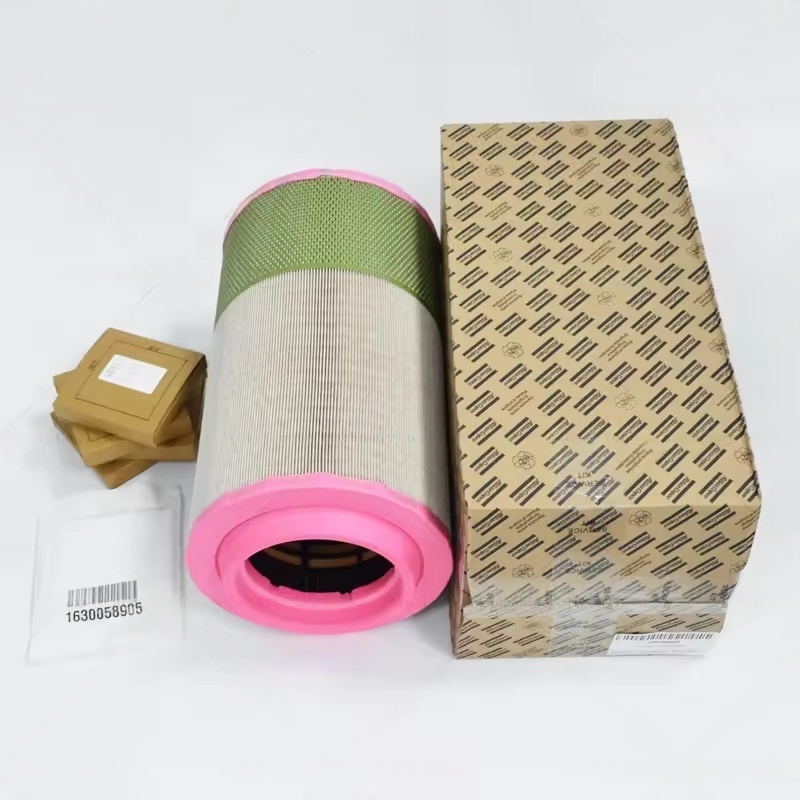

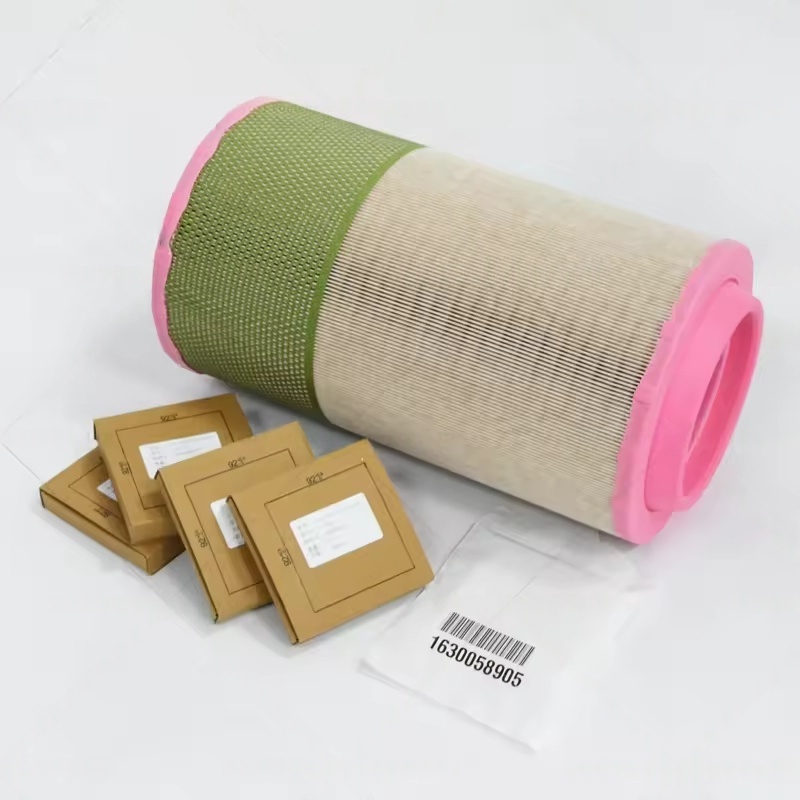

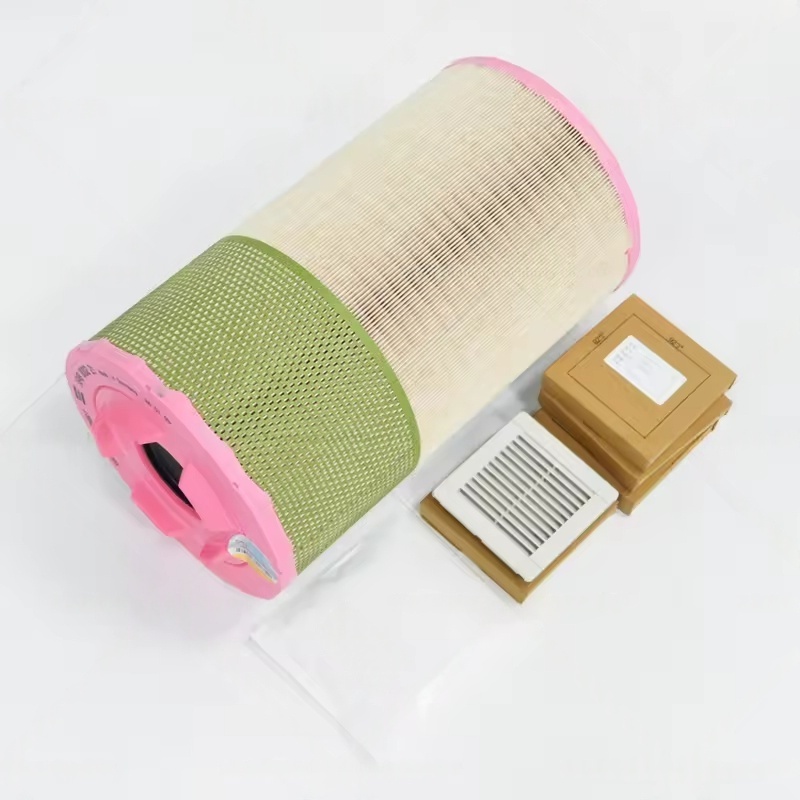

C142 Élément de filtre principal:
Le composant de filtrage du noyau, en utilisant du papier filtre composite à haute résistance (certains contiennent du nano-revêtement), avec une filtration efficace et une faible résistance, garantissant un effet de filtration stable même sous un volume d'admission élevé.
Logement de filtre (coquille):
Habituellement en métal ou en plastique à haute résistance, avec une bonne résistance à l'étanchéité et à la pression, conçue en interne avec une structure de positionnement pour garantir que l'élément de filtre est installé fermement et éviter de court-circuit de l'air (l'air non filtré entrant directement dans l'unité principale).
Élément de filtre de sécurité (facultatif):
Certains modèles sont équipés d'un élément de filtre de sécurité sur le côté intérieur de l'élément de filtre principal (filtration secondaire), empêchant les impuretés d'entrer dans le système en cas de dommages accidentels à l'élément filtrant principal, offrant une double protection (nécessite un modèle d'appariement séparé).
Indicateur de différence de pression:
Installé sur le boîtier du filtre, lorsque l'élément de filtre principal est obstrué et que la différence de pression entre l'entrée et l'air de sortie atteint la valeur définie (généralement 5-6KPa), l'indicateur déclenchera une alarme (comme un affichage rouge ou une connexion au système de commande unitaire pour l'alarme), rappelant le remplacement.
Iii. Points clés pour le remplacement et la maintenance
Période de remplacement:
Environnement standard (concentration de poussière ≤ 1 mg / m³): a suggéré de remplacer une fois 2000-3000 heures.
Environnement sévère (comme les usines de ciment, les mines, etc.): Besoin de raccourcir à 1000-1500 heures, ou remplacer rapidement l'alarme de l'indicateur de différence de pression.
Précautions de remplacement:
Doit utiliser Atlas Copco Original C142 Air Filtres ou pièces de rechange certifiées pour éviter les problèmes de qualité du matériau du filtre conduisant à une défaillance du filtre et à des dommages à l'unité principale.
Avant de remplacer, arrêtez la machine et relâchez la pression de l'air interne. Lors de l'ouverture du boîtier du filtre, faites attention au nettoyage de l'intérieur du boîtier pour empêcher la baisse des impuretés résiduelles.
Assurez-vous que l'anneau d'étanchéité de l'élément filtre et du boîtier du filtre sont entièrement en contact, sans rides ni désalignement, pour éviter les fuites d'air.
Inspection régulière:
Régime (comme hebdomadaire) inspecter l'apparence du boîtier du filtre pour tout dommage et l'état de l'indicateur de différence de pression.
Si l'équipement subit un volume d'air d'admission insuffisant, une baisse de la pression d'échappement ou un bruit anormal de l'unité principale, il est nécessaire de vérifier d'abord si le filtre à air est obstrué ou installé de manière incorrecte.
