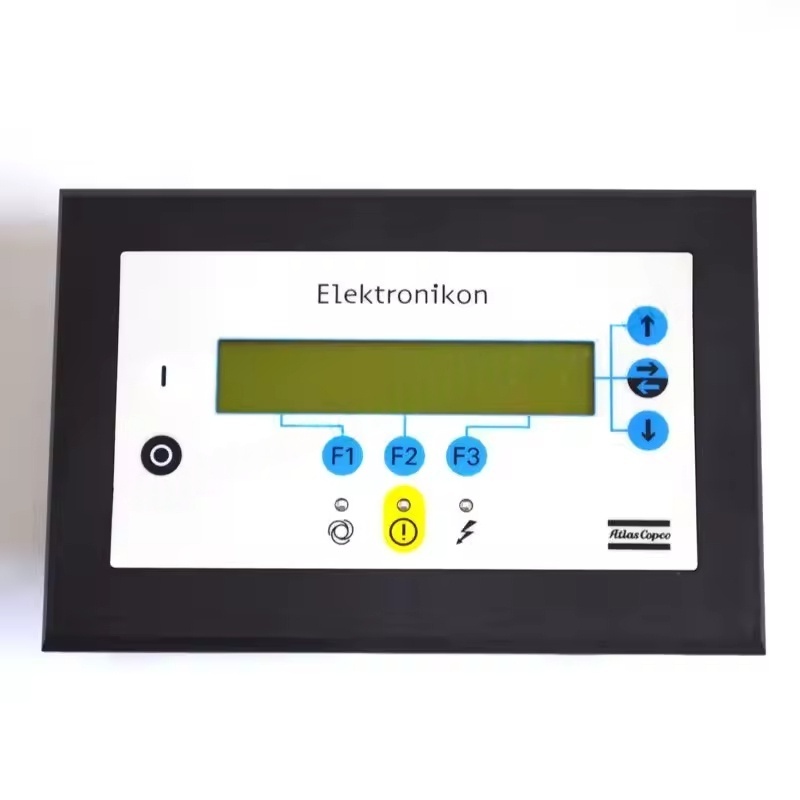

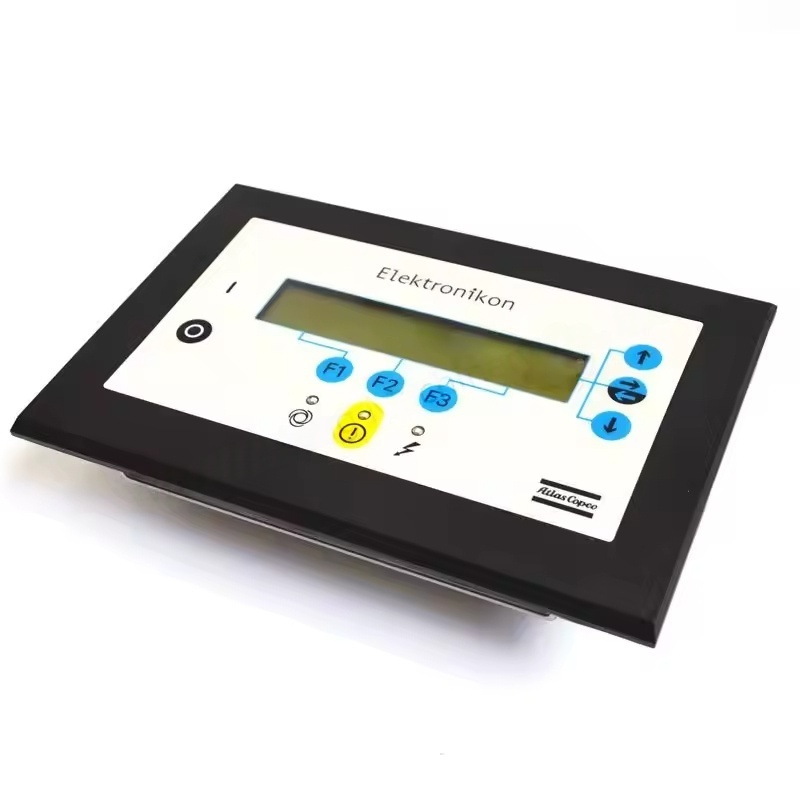

1. Composants centraux d'Atlas Copco GA160 Écran d'affichage du panneau de configuration
Surtout des écrans LCD mono-couleur ou couleur, affichant des paramètres de fonctionnement, des informations d'état et des codes d'erreur.
La commutation linguistique (y compris le chinois) est disponible et le fonctionnement de style menu est pris en charge.
Touches de fonctionnement
Key start / stop: contrôle l'opération et l'arrêt du compresseur d'air (généralement avec commutation de mode de commande local / distant).
Clé de menu / touche de navigation: utilisée pour saisir le menu des paramètres, les pages de paramètres de commutation et sélectionner les options de fonction.
Confirmer la clé de la touche / sortie: confirme l'opération ou revient au menu précédent. Certains modèles ont des touches de raccourci (comme le bouton d'arrêt d'urgence).
Lumières indicatrices / lumières d'alarme
Éclairage indicateur de fonctionnement (vert): s'allume lorsque l'équipement fonctionne normalement.
Avertissement (jaune): indique des anomalies mineures (telles que l'avertissement de blocage du filtre).
Lumière de défaut (rouge): indique des défauts graves (tels que la surcharge, une température élevée), généralement accompagnés d'une protection d'arrêt.
Ii Affichage principal et fonctions d'Atlas Copco GA160
Surveillance des paramètres de fonctionnement
Affichage en temps réel de la pression d'échappement, de la température d'échappement, du temps de fonctionnement, de l'état de chargement / déchargement.
Des données clés telles que le courant moteur, le niveau d'huile (pour certains modèles), la différence de pression du filtre, etc.
Paramètres du mode de fonctionnement
Mode automatique: charges / décharges automatiquement en fonction de la pression du pipeline pour maintenir la stabilité de la pression.
Mode manuel: opération de chargement forcé (pour le débogage ou des conditions spécifiques).
Démarrage / arrêt chronométré: Peut prédéfinir les heures de démarrage / arrêt pour obtenir un contrôle d'économie d'énergie.
Diagnostic et enregistrement des défauts
Affiche des codes de défaut spécifiques (tels que la température excessive, la pression anormale, la défaillance du moteur, etc.) et les raisons.
Stocke les enregistrements de défauts historiques pour une traçabilité et une maintenance faciles.
Rappel d'entretien
Sur la base des modifications de temps de fonctionnement ou de paramètres, invite les éléments de maintenance (tels que le remplacement du filtre à huile, du filtre à air, de l'huile de lubrification).
Peut afficher le compte à rebours de maintenance ou les enregistrements de maintenance historique.
Paramètres du système
Ajustez la pression cible, la bande passante de pression, les seuils de chargement / déchargement.
Définissez la protection par mot de passe (pour éviter un fonctionnement accidentel), la langue, les unités (bar / psi, ℃ / ℉), etc.
Iii. Procédures de fonctionnement typiques d'Atlas Copco GA160
PLUSE: Confirmez que l'équipement est en état normal, puis appuyez sur la touche "Démarrer" et l'affichage affiche le processus de démarrage et les paramètres en temps réel.
Ajustez la pression: entrez le "menu des paramètres" → "Paramètres de pression", modifiez la pression cible via la touche de navigation (nécessite l'autorisation).
Vérifiez les défauts: si le voyant d'alarme est allumé, entrez le menu "Record des défauts" pour afficher le code spécifique et les suggestions de solutions.
Réinitialisation de la maintenance: Une fois la maintenance terminée, entrez le «menu de maintenance», effectuez la réinitialisation des éléments correspondants et réinitialisez le compte à rebours de la maintenance.
