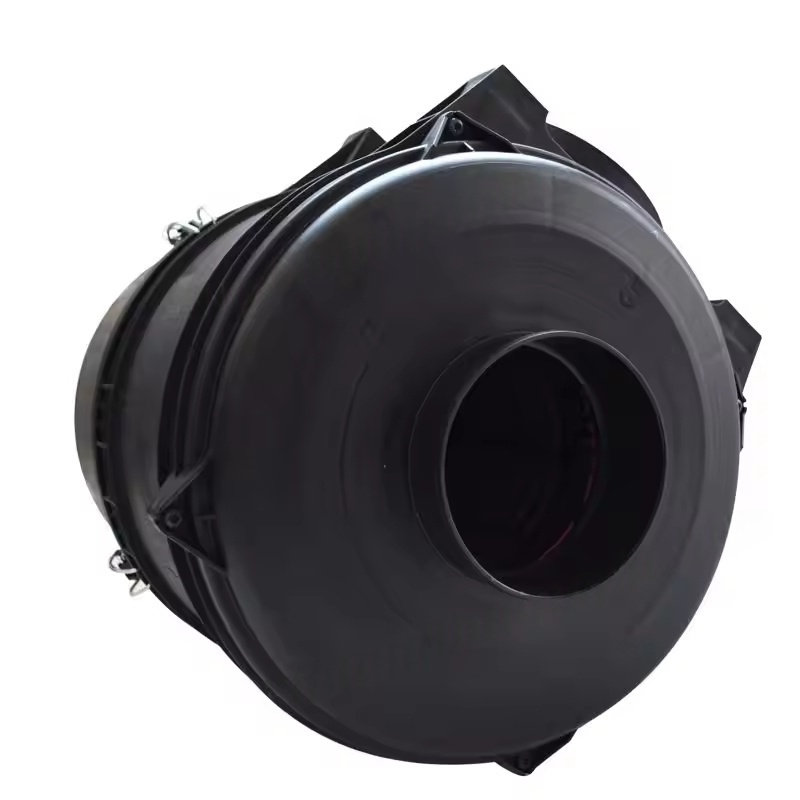

I. Structure et matériau de l'atlas Copco Air Compressor Air Filtre Boîtier
Structure de base

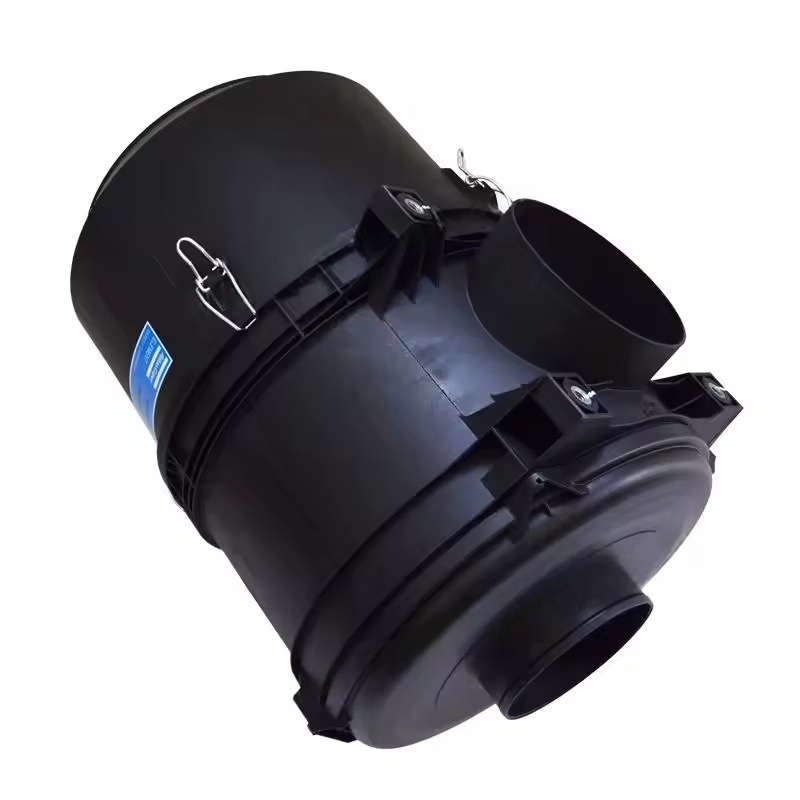

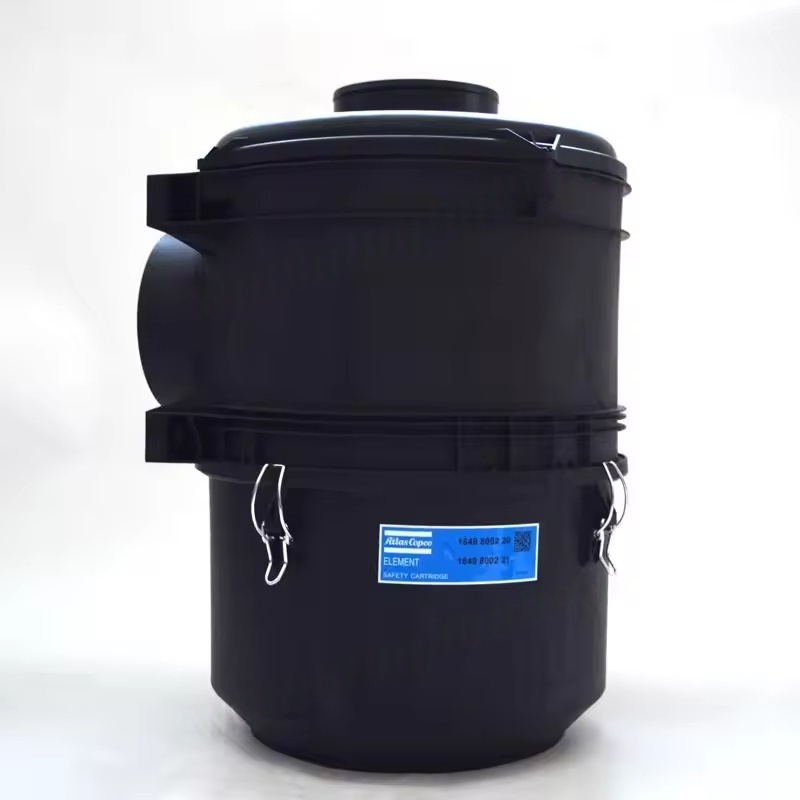

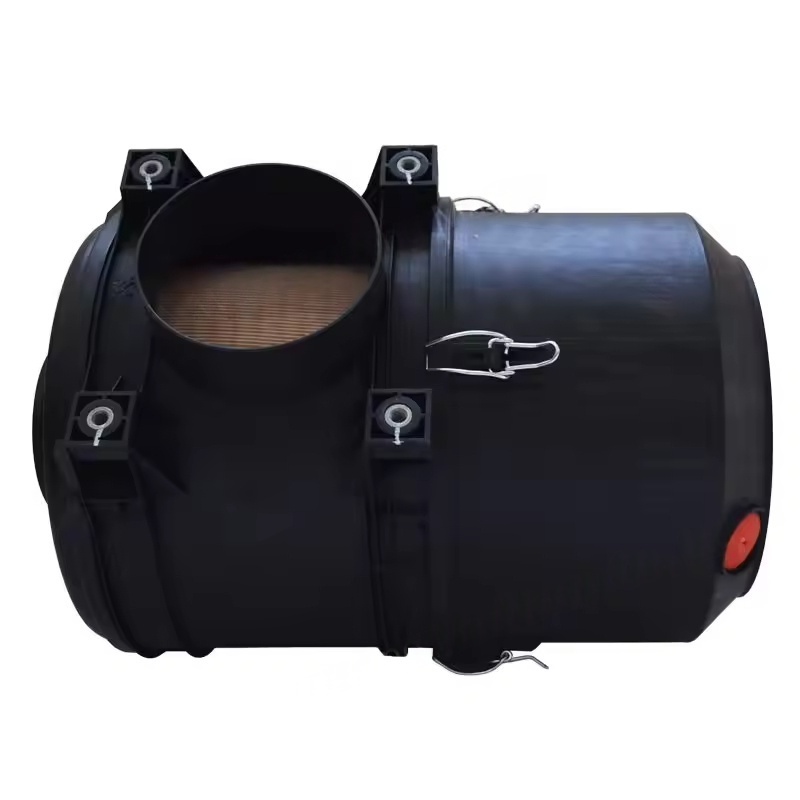

Logement principal: généralement cylindrique ou carré, formant un canal de flux d'air à l'intérieur. Une extrémité est connectée à la consommation d'air du compresseur d'air, et l'autre extrémité est l'extrémité d'admission atmosphérique (certaines avec une couverture protectrice).

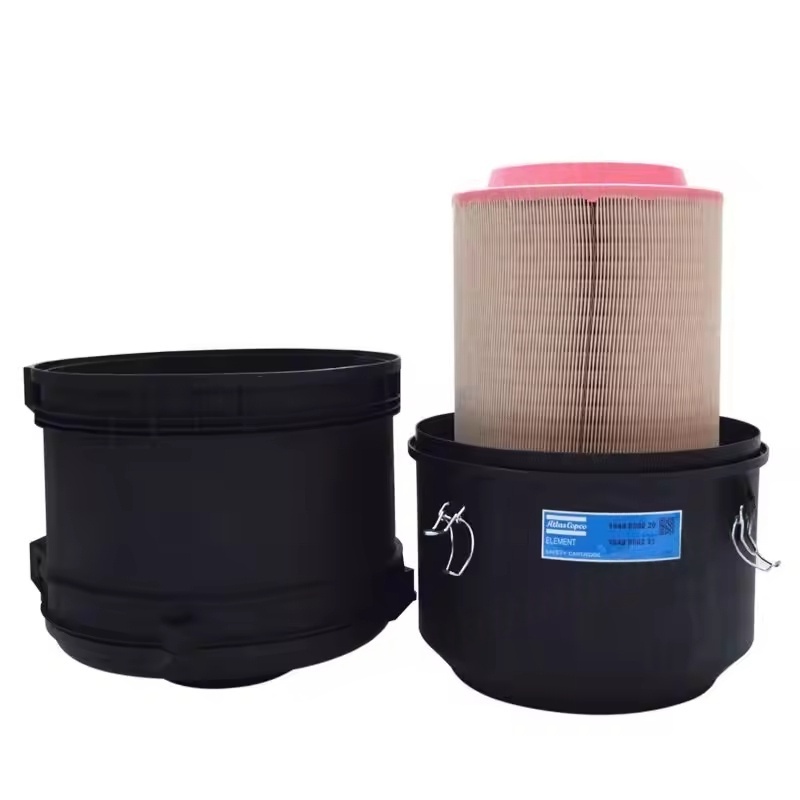

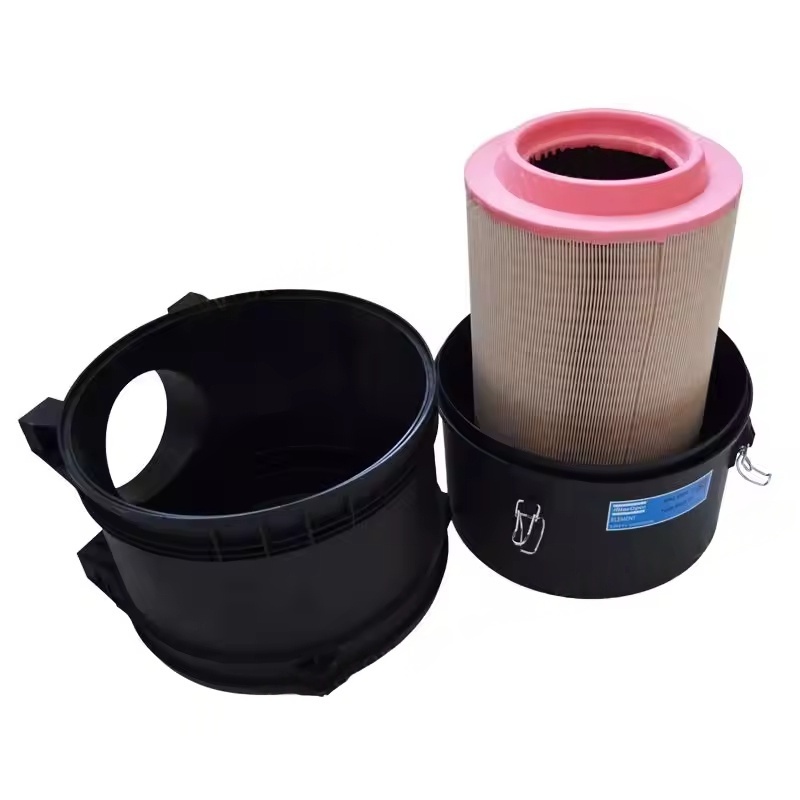

Position d'installation du filtre: Le côté intérieur du boîtier est équipé de fentes, de fermoirs ou de structures filetées pour fixer le filtre, garantissant un ajustement scellé entre le filtre et le boîtier pour empêcher l'air non filtré d'entrer directement.
Interface d'étanchéité: La pièce se connectant au tuyau d'admission d'air du compresseur d'air est équipée d'un anneau d'étanchéité en caoutchouc ou d'une surface de la bride pour assurer l'étanchéité de la connexion.
Conception auxiliaire: Certains boîtiers ont des interfaces d'indicateur de différence de pression (pour l'installation de manomètres ou de dispositifs d'alarme), des trous de drainage (pour décharger l'eau de condensat interne) et des portes / couvercles d'accès (pour un remplacement facile du filtre).
Matériaux communs
Matériaux métalliques: tels que l'acier roulé à froid (surface galvanisée ou peinte pour la prévention de la rouille), l'alliage d'aluminium (léger et résistant à la corrosion), adapté aux grands compresseurs d'air ou aux environnements difficiles (tels que une poussière élevée et des conditions d'humidité élevées), avec une résistance à haute résistance et à une résistance à l'impact.
MATÉRIAUX PLATUS: comme ABS Engineering Plastic, PP (polypropylène), léger, faible coût, bonne résistance à la rouille, adapté aux petits et moyens compresseurs d'air ou aux environnements propres, mais avec une résistance à la chaleur plus faible (généralement ≤ 80 ℃).
Ii Fonctions principales du boîtier du filtre à air du compresseur d'air Copco ATLAS
Protection du filtre: Isolat Impact mécanique externe, eau de pluie, grands débris (comme les feuilles, les insectes), éviter les dommages au filtre ou le colmatage.
Guide du flux d'air: grâce à la conception interne rationalisée, l'air s'écoule uniformément sur la surface du filtre, en évitant une diminution de l'efficacité de filtration due au flux d'air local rapide et en réduisant la résistance à l'apport.
Protection d'étanchéité: assurez-vous que l'air ne peut entrer dans le compresseur d'air que par le filtre, en éliminant le "court-circuit" (l'air non filtré entrant directement dans le système) et assurant la propreté de l'admission.
Tamponner de pression: tamponner les fluctuations de pression dans l'admission d'air pendant les modifications de démarrage du compresseur d'air ou de charge, stabilisant le volume d'admission.
Iii. Paramètres clés et sélection du boîtier du filtre à air du compresseur ATLAS COPCO COPCO
Spécifications de taille: Besoin de faire correspondre le diamètre extérieur et la hauteur du filtre correspondant, et les dimensions de l'interface (telles que le diamètre du port d'admission d'air, les spécifications de la bride) doivent être compatibles avec le système d'admission d'air du compresseur d'air.
Adaptation du volume d'admission d'air: la zone transversale du canal interne doit répondre aux besoins en volume d'admission d'air nominal du compresseur d'air (généralement conçu pour être ≥ 1,2 fois le volume de l'admission d'air nominal), évitant une apport insuffisant en raison d'un diamètre trop faible.
Température et résistance à la pression: sélectionnez le matériau correspondant en fonction de la température de l'admission d'air (généralement ≤ 60 ℃, conditions spéciales jusqu'à 100 ℃ ou plus) et de la pression environnementale. Les boîtiers métalliques peuvent généralement résister à des températures et des vibrations plus élevées.
Adaptabilité environnementale: pour les environnements humides, les boîtiers en aluminium ou en plastique sont préférés; Pour les environnements poussiéreux, une conception de couverture protectrice est recommandée; Pour les environnements corrosifs, un matériau en acier inoxydable est nécessaire.
Iv. Installation et maintenance du boîtier de filtre à air compresseur ATLAS COPCO COPCO
Conseils d'installation:
Le boîtier doit être fermement fixé (en particulier pour les compresseurs d'air mobile) pour éviter les vibrations provoquant des interfaces lâches ou un déplacement du filtre.
Vérifiez si les composants d'étanchéité sont intacts et assurez-vous que le filtre est étroitement contre la surface d'étanchéité du boîtier pendant l'installation. Si nécessaire, appliquez une petite quantité de graisse de silicone pour améliorer les performances d'étanchéité.
La direction de l'admission d'air doit être cohérente avec le marquage du logement (généralement indiqué par une flèche), pour éviter les erreurs d'installation qui entraînent une défaillance du filtre.
Entretien des questions:
Régulièrement (synchronisé avec le cycle de remplacement du filtre) nettoyer l'intérieur du boîtier, retirer la poussière et les débris accumulés et vérifier si la paroi intérieure a des dommages ou une déformation.
Les boîtiers métalliques doivent vérifier si le revêtement de rouille s'est décollé et à repeindre en temps opportun pour la prévention de la rouille; Les boîtiers en plastique doivent éviter la lumière directe du soleil ou la cuisson à haute température pour éviter le vieillissement et la fissuration.
Lorsque vous remplacez le filtre, vérifiez également l'intégrité de l'interface d'étanchéité et des fermoirs du boîtier, et réparez ou remplacez-vous si vous êtes porté.
